对比图

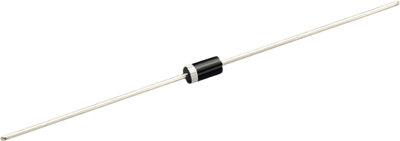

型号 MUR1100EG MUR180EG MUR1100ERLG
描述 ON SEMICONDUCTOR MUR1100EG. 快速恢复功率整流器ON SEMICONDUCTOR MUR180EG 标准功率二极管, 单, 800 V, 1 A, 1.75 V, 100 ns, 35 AON SEMICONDUCTOR MUR1100ERLG 标准功率二极管, 单, 1 kV, 1 A, 1.75 V, 100 ns, 35 A
数据手册 ---
制造商 ON Semiconductor (安森美) ON Semiconductor (安森美) ON Semiconductor (安森美)
分类 TVS二极管TVS二极管TVS二极管
安装方式 Through Hole Through Hole Through Hole
引脚数 2 2 2
封装 DO-41 DO-204AL DO-204AL
额定电压(DC) 800 V 800 V 1.00 kV
额定电流 1.00 A 1.00 A 1.00 A
无卤素状态 Halogen Free Halogen Free Halogen Free
输出电流 ≤1.00 A ≤1.00 A ≤1.00 A
针脚数 - 2 2
正向电压 1.75 V 1.75V @1A 1.75 V
极性 Standard Standard Standard
热阻 87 ℃/W 72℃/W (RθJA) 72℃/W (RθJA)
反向恢复时间 100 ns 100 ns 100 ns
正向电流 1 A 1 A 1 A
最大正向浪涌电流（Ifsm） 35 A 35 A 35 A
正向电压(Max) 1.75 V 1.75 V 1.75 V
工作温度(Max) 175 ℃ 175 ℃ 175 ℃
工作温度(Min) -65 ℃ -65 ℃ -65 ℃
负载电流 - - 1 A
正向电流(Max) 1 A - 1 A
工作结温(Max) 175 ℃ - 175 ℃
宽度 2.7 mm 2.7 mm 2.7 mm
封装 DO-41 DO-204AL DO-204AL
长度 5.2 mm - 5.2 mm
高度 5.2 mm - 2.7 mm
工作温度 -65℃ ~ 175℃ -65℃ ~ 175℃ -65℃ ~ 175℃
产品生命周期 Active Active Active
包装方式 Bulk Bulk Each
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2014/12/17 2015/12/17 2014/12/17
ECCN代码 EAR99 EAR99 EAR99
香港进出口证 - NLR NLR
