对比图

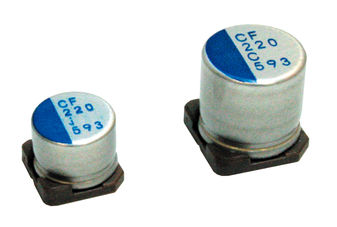

型号 PCF1A560MCL1GS PCS1A560MCL9GS PCF1A560MCL4GB
描述 Cap Aluminum Polymer 56uF 10VDC 20% (6.3 X 6mm) SMD 0.025Ω 2500mA 2000H 105℃ Automotive T/RCS 系列### 固体贴片 105°C电容容差 | 20 % ---|--- 工作温度 | -40 至 +105°C 耗散因子 | 小于或等于 0.06（120Hz，20°C） 冲击电压 | 额定工作电压 x 1.25（15 至 35°C） 预期寿命 @ 105°C | 1000 小时Cap Aluminum Polymer 56uF 10VDC 20% (6.3 X 5.5mm) SMD 0.025Ω 2500mA 2000H 105℃ Automotive T/R
数据手册 ---
制造商 Nichicon (尼吉康) Nichicon (尼吉康) Nichicon (尼吉康)
分类 铝电解电容铝电解电容铝电解电容
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 - - 2
封装 SMD SMD SMD
额定电压(DC) 10.0 V 10.0 V 10.0 V
电容 56 µF 56 µF 56 µF
等效串联电阻(ESR) 25 mΩ 27 mΩ 25 mΩ
容差 ±20 % ±20 % ±20 %
纹波电流 2.5 A 2.3 A 2500 mA
纹波电流(低频) 2.5A @100kHz 2.3A @100kHz 2.5A @100kHz
工作温度(Max) 105 ℃ 105 ℃ 105 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
额定电压 10 V - -
高度 6 mm 6 mm 5.5 mm
直径 6.30 mm 6.30 mm 6.30 mm
封装 SMD SMD SMD
宽度 6.60 mm - -
工作温度 -55℃ ~ 105℃ -55℃ ~ 105℃ -55℃ ~ 105℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
寿命（小时） 2000h @105℃ 5000 h 2000 h
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ECCN代码 - - EAR99
