对比图
型号 BUK7575-100A IRL540PBF STP24NF10
描述 NXP BUK7575-100A 晶体管, MOSFET, N沟道, 23 A, 100 V, 75 mohm, 10 V, 3 VVISHAY IRL540PBF 晶体管, MOSFET, N沟道, 28 A, 100 V, 77 mohm, 5 V, 2 VSTMICROELECTRONICS STP24NF10 晶体管, MOSFET, N沟道, 26 A, 100 V, 0.055 ohm, 10 V, 3 V
数据手册 ---
制造商 NXP (恩智浦) Vishay Semiconductor (威世) ST Microelectronics (意法半导体)
分类 MOS管MOS管MOS管
安装方式 Through Hole Through Hole Through Hole
引脚数 3 3 3

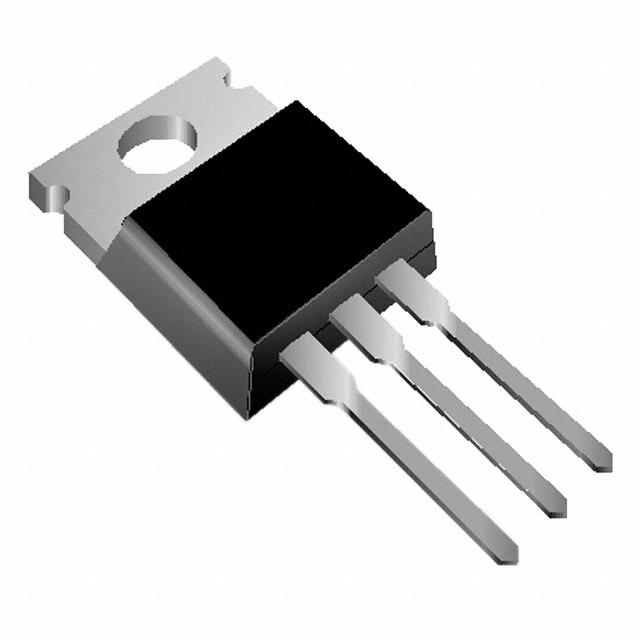

封装 SOT-78 TO-220 TO-220-3
针脚数 3 3 3
漏源极电阻 0.075 Ω 0.077 Ω 0.055 Ω
极性 N-Channel N-Channel N-Channel
耗散功率 99 W 150 W 85 W
阈值电压 3 V 2 V 3 V
漏源极电压(Vds) 100 V 100 V 100 V
连续漏极电流(Ids) 23.0 A 28.0 A 26.0 A
工作温度(Max) 175 ℃ 175 ℃ 175 ℃
额定电压(DC) 100 V - 100 V
额定电流 23.0 A - 26.0 A
额定功率 - - 85 W
通道数 - - 1
输入电容 - - 870 pF
漏源击穿电压 - - 100 V
栅源击穿电压 - - ±20.0 V
上升时间 - - 45 ns
输入电容(Ciss) - - 870pF @25V(Vds)
额定功率(Max) - - 85 W
下降时间 - - 20 ns
工作温度(Min) - - -55 ℃
耗散功率(Max) - - 85W (Tc)
封装 SOT-78 TO-220 TO-220-3
长度 - - 10.4 mm
宽度 - - 4.6 mm
高度 - - 9.15 mm
包装方式 Tube Tube Tube
产品生命周期 Unknown - Active
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/12/17 - 2014/06/16
工作温度 - - -55℃ ~ 175℃
ECCN代码 - - EAR99
