对比图

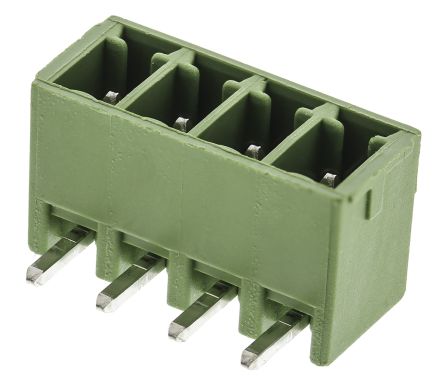

型号 284513-4 MC 1,5/4-G-3,81 1803293
描述 TE Connectivity TERMI-BLOK 3.81mm 直角闭端端子块管座TERMI-BLOK 3.81mm 直角安装闭端管座，带极化键接插槽。 这些 TERMI-BLOK 3.81mm 闭端印刷电路板管座端子块连接器由绿色聚酰胺 6.6 GF 制成。### TE Connectivity TERMI-BLOK 3.81mm 两件式端子块PHOENIX CONTACT MC 1,5/ 4-G-3,81 端子块, 直角, 针座, 3.81 mmPhoenix Contact MINI COMBICON MC 3.81mm 单电平印刷电路板端子块针座MINI COMBICON MC 单电平薄型直角印刷电路板通孔安装有罩端子块针座，带紧凑型 3.81mm 节距和公引脚 MC 部件号带有前缀 1827，具有螺纹法兰 MC 部件号带有前缀 18178，具有锁定和释放机制、螺纹法兰，且可与带锁定或释放或螺钉法兰的插头一起使用。 有关标志卡，请参见库存号 648-5508 有关配接锁定和释放插头，请参见库存号 220-4658（典型） ### Phoenix Contact MINI-COMBICON 3.81mm 两件式端子块3.81mm 节距薄型互连系统，能节省印刷电路板空间，并能广泛接受 1.5mm2 电线的连接。 螺钉（上升钳位）和弹簧笼选件 螺钉接线端子铜含量高 >85% 仅 8mm 高于板上 额定电流 | 8A ---|--- 电压额定值 | 160V 导线接受范围 | 28-16 awg 绝缘材料 | 聚酰胺 6.6 Krilen 螺纹规格 | M2 易燃性等级 | UL 94 V-0
数据手册 ---
制造商 TE Connectivity (泰科) Phoenix (菲尼克斯) Phoenix (菲尼克斯)
分类 接线端子接线端子接线端子
安装方式 Through Hole Through Hole Through Hole
封装 - - 弯插
引脚间距 3.81 mm 3.81 mm 3.81 mm
触点数 4 4 4
触点电镀 Tin Tin Tin
额定电压(DC) - - 640 mV
额定电流 11 A 8 A 8 A
排数 1 2 1
易燃性等级 UL 94 V-0 - UL 94 V-0
针脚数 4 - 4
安装角度 90.0 ° - 90.0 °
额定电流(Max) 11A/触头 - 8 A
额定电压 300 V 160 V 300 V
接触电阻(Max) - - 1.5 mΩ
极性 Male Male -
带凸肩 Yes - -
额定电压(Max) 300 VAC - -
额定电压(AC) - 160 V -
长度 17.53 mm 16.63 mm 9.2 mm
宽度 9.2 mm 9.2 mm 18.7 mm
高度 7.3 mm 7.7 mm 9.2 mm
封装 - - 弯插
引脚间距 3.81 mm 3.81 mm 3.81 mm
外壳颜色 Green - Green
颜色 Green - Green
触点材质 Phosphor Bronze - Copper Alloy
工作温度 -40℃ ~ 110℃ - -40℃ ~ 100℃
外壳材质 Nylon 6/6 - Plastic
材质 Nylon - -
产品生命周期 Active - Active
包装方式 Bulk - Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ELV标准 Compliant - -
ECCN代码 EAR99 - EAR99
HTS代码 8536694040 - 8536694040
