对比图

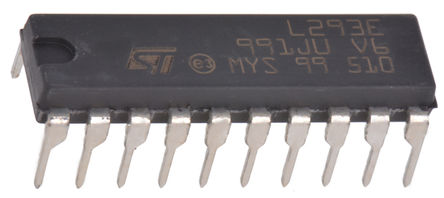

描述 STMicroelectronicsSTMicroelectronics 的功率驱动器系列专为通过输入时的逻辑命令驱动电机或复杂负载而设计。 它们可与电动机或运动控制系统中的微型控制器、DSP 或 FPGA 一起使用。 电源驱动器提供全双桥、全桥和 3 相选择。### 电动机控制器和驱动器，STMicroelectronicsSTMICROELECTRONICS L293E 芯片, 推挽驱动器TEXAS INSTRUMENTS L293DNE 四路, 高电流半H驱动器, PDIP-16封装
数据手册 ---
制造商 ST Microelectronics (意法半导体) ST Microelectronics (意法半导体) TI (德州仪器)
分类 电机驱动器电机驱动器电机驱动器
安装方式 Through Hole Through Hole Through Hole
引脚数 16 20 16
封装 DIP-16 DIP-20 DIP-16
电源电压(DC) 36.0V (max) 36.0V (max) 4.50V (min)
输出接口数 4 4 4
输出电压 36 V 36 V 39 V
输出电流 600 mA 1 A 600 mA
针脚数 - 20 16
驱动器/包 - - 4
工作温度(Max) 150 ℃ 150 ℃ 70 ℃
工作温度(Min) -40 ℃ -40 ℃ 0 ℃
电源电压 4.5V ~ 36V 4.5V ~ 36V 4.5V ~ 36V
电源电压(Max) - 36 V 36 V
电源电压(Min) - 4.5 V 4.5 V
供电电流 16 mA - -
通道数 4 4 -
耗散功率 4000 mW 5000 mW -
上升时间 250 ns - -
下降时间 250 ns - -
耗散功率(Max) 4000 mW 5000 mW -
长度 20 mm 24.8 mm 19.8 mm
宽度 7.1 mm 7.1 mm 6.35 mm
高度 5.1 mm 5.1 mm 4.57 mm
封装 DIP-16 DIP-20 DIP-16
工作温度 -40℃ ~ 150℃ -40℃ ~ 150℃ 0℃ ~ 70℃
产品生命周期 Active Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 - 2015/12/17 2014/12/17
ECCN代码 EAR99 EAR99 EAR99
