对比图

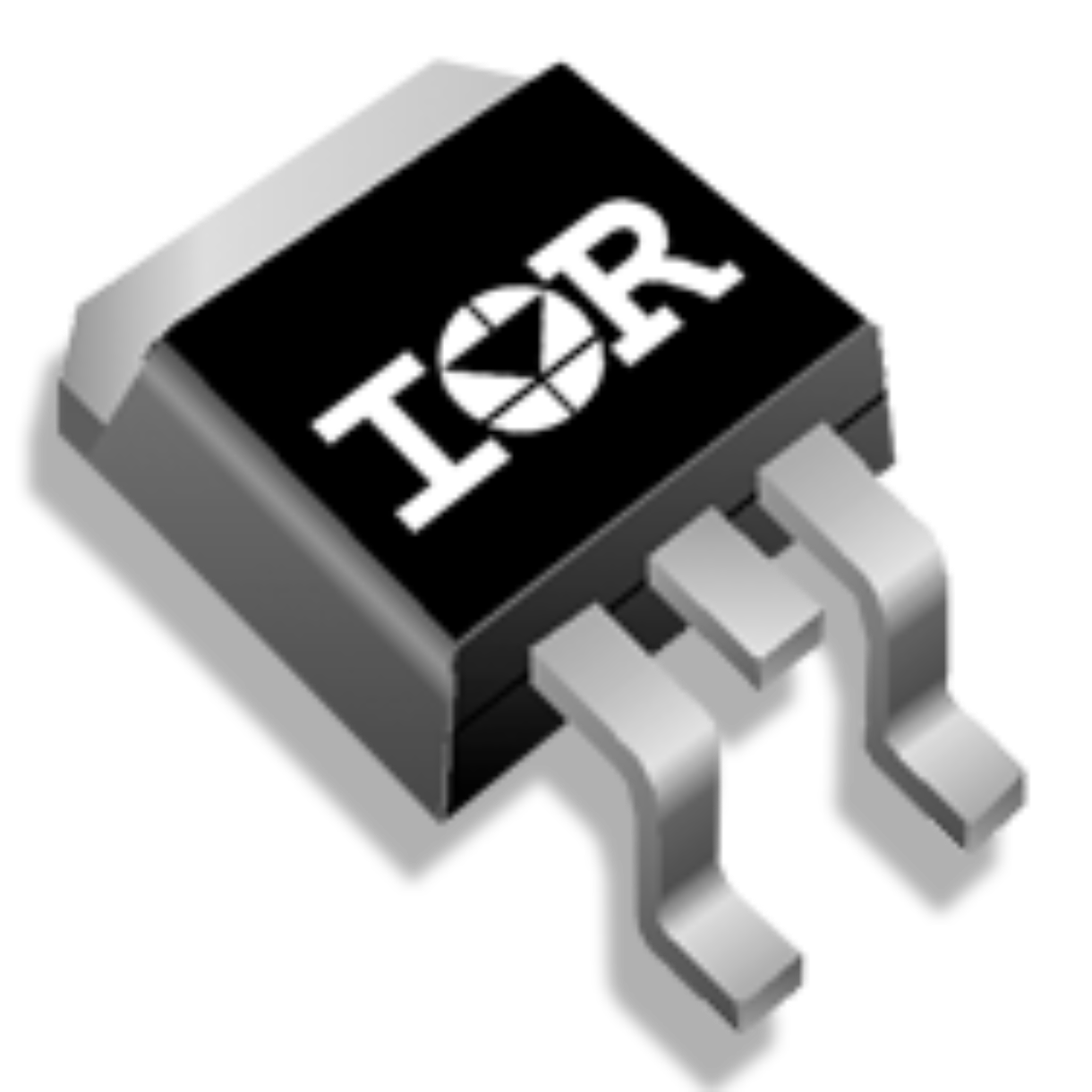

型号 FDB024N06 IRFS3006PBF PSMN004-60B,118
描述 FAIRCHILD SEMICONDUCTOR FDB024N06 晶体管, MOSFET, N沟道, 120 A, 60 V, 0.0018 ohm, 10 V, 3.5 VINFINEON IRFS3006PBF 晶体管, MOSFET, N沟道, 270 A, 60 V, 0.002 ohm, 10 V, 4 VD2PAK N-CH 60V 75A
数据手册 ---
制造商 Fairchild (飞兆/仙童) Infineon (英飞凌) NXP (恩智浦)
分类 MOS管MOS管MOS管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 3 3 3
封装 TO-263-3 TO-263-3 TO-263-3
漏源极电阻 0.0018 Ω 0.002 Ω 0.0031 Ω
极性 N-Channel N-Channel N-Channel
耗散功率 395 W 375 W 230 W
阈值电压 3.5 V 4 V 3 V
漏源极电压(Vds) 60 V 60 V 60 V
连续漏极电流(Ids) 265A 270A 75.0 A
输入电容(Ciss) 14885pF @25V(Vds) 8970pF @50V(Vds) 8300pF @25V(Vds)
额定功率(Max) 395 W - 230 W
工作温度(Max) 175 ℃ 175 ℃ 175 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
耗散功率(Max) 395W (Tc) 375000 mW 230W (Tc)
额定功率 - 375 W -
通道数 - 1 -
针脚数 3 3 -
输入电容 - 8970pF @50V -
上升时间 - 182 ns -
下降时间 - 189 ns -
高度 4.83 mm 4.83 mm 4.5 mm
封装 TO-263-3 TO-263-3 TO-263-3
长度 10.67 mm 10.67 mm -
宽度 9.65 mm 9.65 mm -
工作温度 -55℃ ~ 175℃ (TJ) -55℃ ~ 175℃ (TJ) -55℃ ~ 175℃ (TJ)
材质 - Silicon -
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tube Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 2015/06/15 2015/12/17 2015/12/17
REACH SVHC标准 No SVHC - -
ECCN代码 - EAR99 -
