对比图
型号 DSEP12-12A DSS25-0045A STTH1212D
描述 IXYS SEMICONDUCTOR DSEP12-12A 快速/超快功率二极管, 单, 1.2 kV, 15 A, 1.79 V, 40 ns, 90 AIxys ### 二极管和整流器，IxysSTMICROELECTRONICS STTH1212D 标准功率二极管, 单, 1.2 kV, 12 A, 590 mV, 50 ns, 100 A
数据手册 ---
制造商 IXYS Semiconductor IXYS Semiconductor ST Microelectronics (意法半导体)
分类 TVS二极管肖特基二极管TVS二极管
安装方式 Through Hole Through Hole Through Hole
引脚数 2 2 2

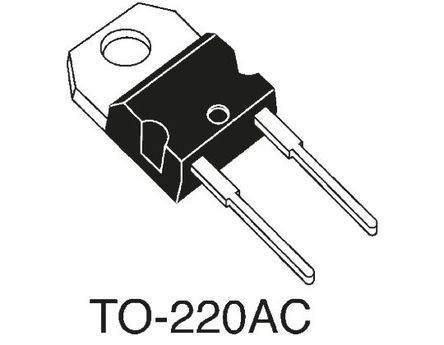

封装 TO-220-2 TO-220-2 TO-220-2
针脚数 - 2 2
正向电压 2.75V @15A 590 mV 2.2V @12A
耗散功率 95 W 135000 mW -
正向电流 15 A 25 A 12 A
最大正向浪涌电流（Ifsm） 90 A 400 A 100 A
正向电压(Max) 2.75V @15A 590 mV 590 mV
正向电流(Max) 15 A 25 A 12 A
工作温度(Max) 175 ℃ 175 ℃ 175 ℃
工作温度(Min) -55 ℃ -55 ℃ -65 ℃
工作结温(Max) - 175 ℃ 175 ℃
耗散功率(Max) 95000 mW 135000 mW -
额定电压(DC) 1.20 kV - 1.20 kV
额定电流 15.0 A - 12.0 A
输出电流 ≤15.0 A - ≤12.0 A
负载电流 15 A - 12 A
极性 Standard - Standard
反向恢复时间 40 ns - 50 ns
热阻 - - 1.6℃/W (RθJC)
工作结温 - - 175℃ (Max)
长度 10.66 mm 10.66 mm 10.4 mm
宽度 4.82 mm 4.82 mm 4.6 mm
高度 16.51 mm 9.15 mm 9.3 mm
封装 TO-220-2 TO-220-2 TO-220-2
工作温度 - -55℃ ~ 175℃ -65℃ ~ 175℃
产品生命周期 Active Active Active
包装方式 Tube Each Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/06/15 2015/06/15 -
ECCN代码 ECL99 - EAR99
