对比图
型号 67996-124HLF HTSW-112-07-G-D TSW-112-07-F-D

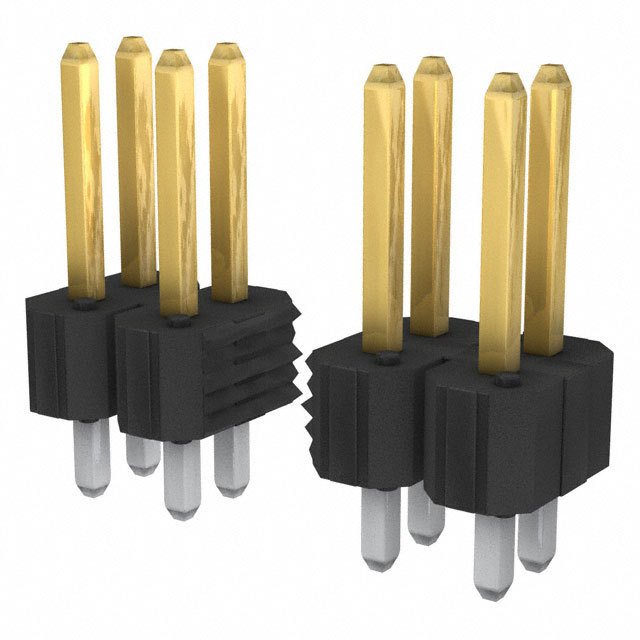

描述 AMPHENOL FCI 67996-124HLF 板至板连接器, 公, 24路, 2排SAMTEC HTSW-112-07-G-D Board-To-Board Connector, 2.54mm, 24Contacts, Header, HTSW Series, Through Hole, 2RowsSAMTEC TSW-112-07-F-D Board-To-Board Connector, 2.54mm, 24Contacts, Header, TSW Series, Through Hole, 2Rows
数据手册 ---
制造商 FCI Electronics (法马通) Samtec (申泰电子) Samtec (申泰电子)
分类 板对板连接器板对板连接器板对板连接器
安装方式 Through Hole Through Hole Through Hole
引脚间距 - 2.54 mm 2.54 mm
触点数 24 24 24
极性 Male Male Male
触点电镀 Gold Gold Gold
排数 2 2 2
针脚数 24 24 24
额定电流(Max) 3A/触头 6.3A/触头 6.3A/触头
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -65 ℃ -55 ℃ -55 ℃
额定电压(Max) 1500 VAC 550 VAC 550 VAC
绝缘电阻 5000 MΩ - -
高度 8.38 mm 8.38 mm 8.38 mm
引脚间距 - 2.54 mm 2.54 mm
外壳颜色 Black Natural Black
触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze
工作温度 -65℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Bulk Bag Bag
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead free 无铅
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 2015/06/15 2015/06/15 2015/06/15
