对比图

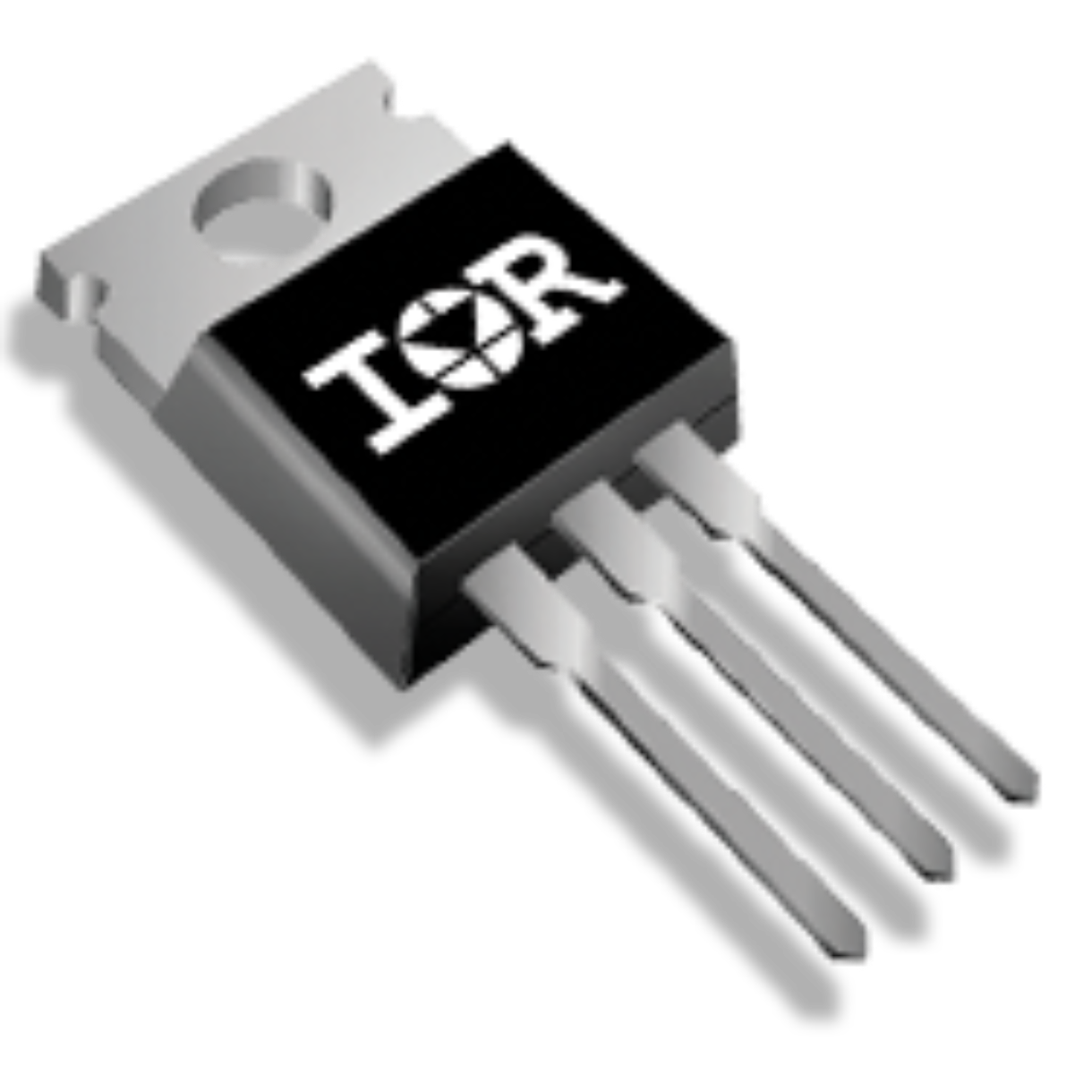

型号 IRL3705Z IRL3705ZPBF AUIRL3705Z
描述 TO-220AB N-CH 55V 86AN 通道功率 MOSFET 80A 至 99A，InfineonInfineon 的分立 HEXFET® 功率 MOSFET 系列包括表面安装和引线封装的 N 通道设备，外形可应对几乎任何板布局和热设计挑战。 在整个范围内，基准导通电阻减少了传导损耗，让设计人员可以提供最佳系统效率。### MOSFET 晶体管，Infineon (IR)Infineon 全面的坚固单和双 N 通道和 P 通道设备组合提供快速切换速度，且可满足各种电源需求。 应用范围从交流-直流和直流-直流电源到音频和消费电子产品，从电动机控制到照明和家用电器。N 通道功率 MOSFET，InfineonInfineon 的全面 AECQ-101 汽车资格单芯片 N 通道设备组合可满足许多应用中的多种电源要求。 该分立 HEXFET® 功率 MOSFET 系列包括表面安装和引线封装的 N 通道设备，外形可应对几乎任何板布局和热设计挑战。 在整个范围内，基准导通电阻减少了传导损耗，让设计人员可以提供最佳系统效率。### MOSFET 晶体管，Infineon (IR)Infineon 全面的坚固单和双 N 通道和 P 通道设备组合提供快速切换速度，且可满足各种电源需求。 应用范围从交流-直流和直流-直流电源到音频和消费电子产品，从电动机控制到照明和家用电器。
数据手册 ---
制造商 Infineon (英飞凌) Infineon (英飞凌) Infineon (英飞凌)
分类 MOS管MOS管MOS管
安装方式 Through Hole Through Hole Through Hole
引脚数 - 3 3
封装 TO-220-3 TO-220-3 TO-220-3
极性 N-CH N-Channel N-CH
耗散功率 130W (Tc) 130 W 130W (Tc)
漏源极电压(Vds) 55 V 55 V 55 V
连续漏极电流(Ids) 86A 86A 86A
上升时间 - 240 ns 240 ns
输入电容(Ciss) 2880pF @25V(Vds) 2880pF @25V(Vds) 2880pF @25V(Vds)
下降时间 - 83 ns 83 ns
工作温度(Max) - 175 ℃ 175 ℃
工作温度(Min) - -55 ℃ -55 ℃
耗散功率(Max) 130W (Tc) 130000 mW 130W (Tc)
额定功率 - 130 W -
针脚数 - 3 -
漏源极电阻 - 0.008 Ω -
阈值电压 - 3 V -
额定功率(Max) - 130 W -
长度 - 10 mm 10.67 mm
宽度 - 4.4 mm 4.83 mm
高度 - 8.77 mm 9.02 mm
封装 TO-220-3 TO-220-3 TO-220-3
材质 - Silicon Silicon
工作温度 -55℃ ~ 175℃ (TJ) -55℃ ~ 175℃ (TJ) -55℃ ~ 175℃ (TJ)
产品生命周期 Active Active Active
包装方式 - Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 无铅 无铅
