对比图
型号 39-29-9083 39-29-9087 39-29-9089

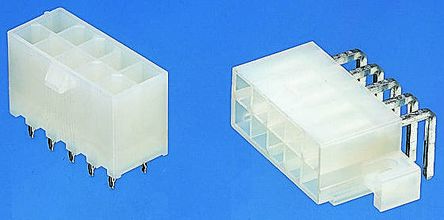

描述 Mini-Fit Junior 垂直管座，5566 系列这些 Mini-Fit Jr 5566 系列插头与 Mini-Fit Jr 5557 系列插座配用，请参见库存号 484-1748（典型）。### Molex Minifit Jr™ 系列### Molex Minifit Jr.™ 系列Molex Minifit Jr™ 系列是一系列单排和双排、高电流、高密度导线对导线（悬空或通过面板）和导线对电路板连接器，适合电源和信号应用。 HCS 触点采用相同规格外壳，但提供更高功率。 Molex Mini-Fit Jr. 系列具有：4.2mm 节距、完全隔离端子、正向外壳锁定、低啮合力和极化外壳。 Mini-Fit Jr. 系列的产品 经 UL 认可、CSA 认证，并由 TUV 许可，所有组件均无铅且符合 RoHS 标准。 外壳 | 尼龙 6/6 94V-2 或尼龙 6/6 94V-0 | ---|---|--- 接线端子 | 镀锡黄铜 | 额定电压 | 600V (r.m.s.) | | 标准触点 | HCS 触点 额定电流 | 2 路 9A | 12A | 4、6 路 8A | 11A | 8、10 路 7A | 10A | 12 路和更多 | 9A 触点电阻 | 最大 10mΩ | 绝缘电阻 | 最小 1000MΩ | 介电强度 | 1500V a.c. |Mini-Fit Junior 垂直管座，5566 系列这些 Mini-Fit Jr 5566 系列插头与 Mini-Fit Jr 5557 系列插座配用，请参见库存号 484-1748（典型）。### Molex Minifit Jr™ 系列### Molex Minifit Jr.™ 系列Molex Minifit Jr™ 系列是一系列单排和双排、高电流、高密度导线对导线（悬空或通过面板）和导线对电路板连接器，适合电源和信号应用。 HCS 触点采用相同规格外壳，但提供更高功率。 Molex Mini-Fit Jr. 系列具有：4.2mm 节距、完全隔离端子、正向外壳锁定、低啮合力和极化外壳。 Mini-Fit Jr. 系列的产品 经 UL 认可、CSA 认证，并由 TUV 许可，所有组件均无铅且符合 RoHS 标准。 外壳 | 尼龙 6/6 94V-2 或尼龙 6/6 94V-0 | ---|---|--- 接线端子 | 镀锡黄铜 | 额定电压 | 600V (r.m.s.) | | 标准触点 | HCS 触点 额定电流 | 2 路 9A | 12A | 4、6 路 8A | 11A | 8、10 路 7A | 10A | 12 路和更多 | 9A 触点电阻 | 最大 10mΩ | 绝缘电阻 | 最小 1000MΩ | 介电强度 | 1500V a.c. |Mini-Fit Junior 垂直管座，5566 系列这些 Mini-Fit Jr 5566 系列插头与 Mini-Fit Jr 5557 系列插座配用，请参见库存号 484-1748（典型）。### Molex Minifit Jr™ 系列### Molex Minifit Jr.™ 系列Molex Minifit Jr™ 系列是一系列单排和双排、高电流、高密度导线对导线（悬空或通过面板）和导线对电路板连接器，适合电源和信号应用。 HCS 触点采用相同规格外壳，但提供更高功率。 Molex Mini-Fit Jr. 系列具有：4.2mm 节距、完全隔离端子、正向外壳锁定、低啮合力和极化外壳。 Mini-Fit Jr. 系列的产品 经 UL 认可、CSA 认证，并由 TUV 许可，所有组件均无铅且符合 RoHS 标准。 外壳 | 尼龙 6/6 94V-2 或尼龙 6/6 94V-0 | ---|---|--- 接线端子 | 镀锡黄铜 | 额定电压 | 600V (r.m.s.) | | 标准触点 | HCS 触点 额定电流 | 2 路 9A | 12A | 4、6 路 8A | 11A | 8、10 路 7A | 10A | 12 路和更多 | 9A 触点电阻 | 最大 10mΩ | 绝缘电阻 | 最小 1000MΩ | 介电强度 | 1500V a.c. |
数据手册 ---
制造商 Molex (莫仕) Molex (莫仕) Molex (莫仕)
分类 插针插针插针
安装方式 Through Hole Through Hole Through Hole
引脚间距 4.20 mm 4.20 mm 4.20 mm
触点数 8 8 8
极性 Male Male Male
触点电镀 Tin Tin Gold
额定电压(DC) 600 V 600 V 600 V
额定电流 9 A 9 A 9 A
绝缘电阻 1.00 GΩ 1.00 GΩ 1.00 GΩ
排数 2 2 2
灼热丝测试标准 Non-Compliant Non-Compliant Non-Compliant
无卤素状态 Low Halogen Low Halogen Low Halogen
方向 Vertical Vertical Vertical
电路数 8 8 8
易燃性等级 UL 94 V-0, UL 94 V-2 UL 94 V-0 UL 94 V-0
针脚数 8 8 8
拔插次数 30 30 30
额定电流(Max) 9A/触头 9A/触头 9A/触头
工作温度(Max) 105 ℃ 105 ℃ 105 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
额定电压(Max) 600 V 600 V 600 V
额定电压 600VAC, 600VDC 600VAC, 600VDC 600VAC, 600VDC
接触电阻(Max) 10 mΩ 10 mΩ 10 mΩ
高度 12.8 mm 12.8 mm 12.8 mm
引脚间距 4.20 mm 4.20 mm 4.20 mm
外壳颜色 Natural Natural Natural
颜色 Natural Off-White Off-White
触点材质 Brass Brass Brass
外壳材质 Nylon Nylon Nylon
工作温度 -40℃ ~ 105℃ - -
产品生命周期 Active Active Active
包装方式 Tray Tray Tray
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ECCN代码 EAR99 - EAR99
HTS代码 8536694040 - 8536694040
