对比图

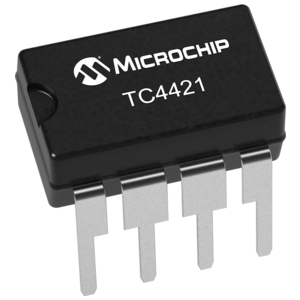

型号 TC4421CPA UCC37321P TC4421EPA
描述 MICROCHIP TC4421CPA.. 双功率芯片, 低压侧, 4.5V-18V电源, 9A输出, 33ns延迟, DIP-8TEXAS INSTRUMENTS UCC37321P. 芯片, MOSFET, 低压侧, 4V-15V电源, 9A输出, 35ns延迟, DIP-8MICROCHIP TC4421EPA 芯片, MOSFET驱动器, 8-PDIP, 单通道
数据手册 ---
制造商 Microchip (微芯) TI (德州仪器) Microchip (微芯)
分类 FET驱动器FET驱动器FET驱动器
安装方式 Through Hole Through Hole Through Hole
引脚数 8 8 8
封装 PDIP-8 DIP-8 PDIP-8
电源电压(DC) 4.50V (min) 4.00V (min) 4.50V (min)
工作电压 4.5V ~ 18V - -
上升/下降时间 60 ns 20 ns 60 ns
输出接口数 1 1 1
输出电压 18.0 V 150 mV -
输出电流 9.00 A 9 A 375 mA
供电电流 1.50 mA - 1.50 mA
针脚数 8 8 8
耗散功率 730 mW 0.35 W 730 mW
上升时间 75 ns 70 ns 75 ns
输出电压(Max) 17.975 V - -
下降时间 75 ns 30 ns 75 ns
下降时间(Max) 75 ns 30 ns 75 ns
上升时间(Max) 75 ns 70 ns 75 ns
工作温度(Max) 70 ℃ 70 ℃ 85 ℃
工作温度(Min) 0 ℃ 0 ℃ -40 ℃
耗散功率(Max) 730 mW 350 mW 730 mW
电源电压 4.5V ~ 18V 4V ~ 15V 4.5V ~ 18V
电源电压(Max) 18 V 15 V 18 V
电源电压(Min) 4.5 V 4 V 4.5 V
额定功率 - 350 mW -
通道数 - 1 -
长度 10.16 mm 9.81 mm -
宽度 6.6 mm 6.35 mm -
高度 4.06 mm 4.57 mm -
封装 PDIP-8 DIP-8 PDIP-8
工作温度 0℃ ~ 70℃ 0℃ ~ 70℃ -40℃ ~ 150℃ (TJ)
产品生命周期 Active Active Active
包装方式 Tube Each Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2015/12/17 2015/06/15 -
ECCN代码 EAR99 EAR99 EAR99
