对比图

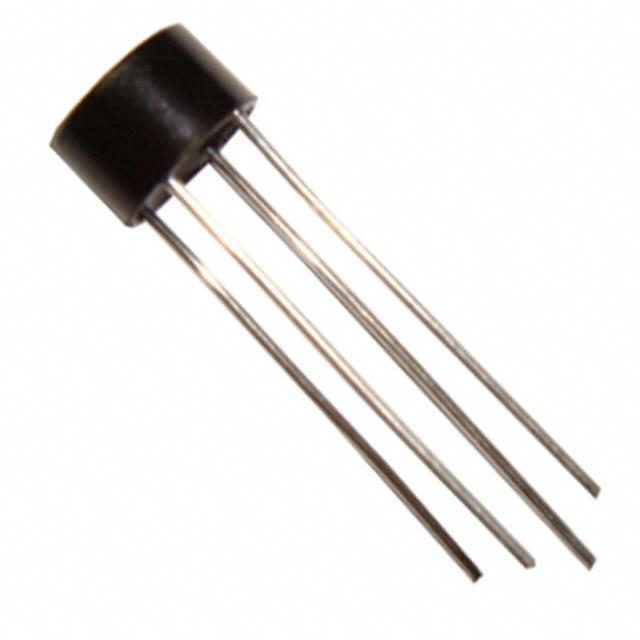

型号 RB156-BP W08M-BP W08G-E4/51
描述 800V 1.5A桥式整流器 SNGL Phase 800V 1.5AVISHAY W08G-E4/51 二极管 桥式整流, 单相, 800 V, 1.5 A, 通孔安装, 1 V, 4 引脚
数据手册 ---
制造商 Micro Commercial Components (美微科) Micro Commercial Components (美微科) Vishay Semiconductor (威世)
分类 二极管桥式整流器桥式整流器
安装方式 Through Hole Through Hole Through Hole
引脚数 4 4 4
封装 RB-15 Circular-4 Circular-4
额定电压(DC) 800 V - -
额定电流 1.50 A - -
输出电流 ≤1.50 A - ≤1.50 A
正向电压 1V @1.5A 1V @1.5A 1V @1A
最大反向电压（Vrrm） 800V 800V -
正向电流 1.5 A 1.5 A 1.5 A
最大正向浪涌电流（Ifsm） 50 A 50 A 50 A
工作温度(Max) 125 ℃ 125 ℃ 150 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
电容 - - 14.0 pF
针脚数 - - 4
正向电压(Max) - - 1 V
长度 9.1 mm 5.7 mm 9.86 mm
宽度 9.1 mm 9.1 mm 8.84 mm
高度 4.3 mm 25.4 mm 5.6 mm
封装 RB-15 Circular-4 Circular-4
直径 - - 9.00 mm
工作温度 -55℃ ~ 125℃ (TJ) -55℃ ~ 125℃ (TJ) -55℃ ~ 150℃ (TJ)
产品生命周期 Obsolete Obsolete Active
包装方式 Bulk Bulk Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ECCN代码 - - EAR99
