对比图
型号 5747844-4 D09S33E4GX00LF FCE17-E09SA-440

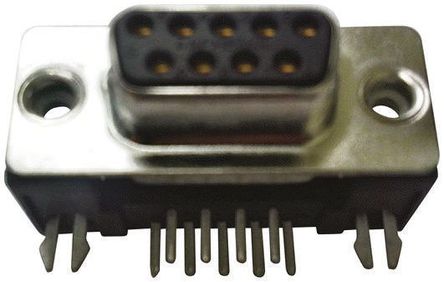

描述 AMP FROM TE CONNECTIVITY 5747844-4 连接器, D sub, 堆叠式, Amplimite HD-20系列, DE, 插座, 9 触点, 金属主体, 焊接AMPHENOL FCI D09S33E4GX00LF 连接器, D-SUB, 标准型, 母, 9路Amphenol Right Angle A Connectors这些 Amphenol 滤波 D-Sub FCE17 系列直角引脚或插座连接器采用印刷电路板安装。过滤器电容 470 pF、820 pF 或 5600 pF 在制造商部件号中可分别由 1、4 和 9 表示，例如 FCE17-*****-*X** #4-40 UNC 螺纹插孔螺钉孔 印刷电路板封装图 A (8.08 mm) 绝缘电阻 3000 MΩ 触点电阻 15 mΩ### 标准UL94V-0### Amphenol Filtered "D" Connectors这些滤波连接器是紧凑型互连设备，可滤除不必要的 EMI。这些电容器安装在连接器中每个触点和连接器接地外壳之间。它们可提供：更好的 EMI 控制 - 因为引线电感并且滤波器接地的路径直接、很短，性能比印刷电路板上相同滤波元件的性能高，比例系数通常是 3:1 节省印刷电路板空间 - 将滤波器元件纳入连接器中可简化取得必要性能所需的滤波器电路原理图，同时可以节省 2-4 平方英寸空间 节省成本 - 滤波器元件（例如电感器和电容器）不必再经历购买、库存、组装或测试过程。更少的元件意味着以低成本取得更高的可靠性 轻松进行 EMI / RFI 升级 - 这些紧凑型滤波连接器符合标准非滤波连接器封装图。为了改进 EMC 性能，只需用滤波连接器更换现有连接器即可 EMC 合规性和抗扰性 - 通过连接器外壳将电子设备的产生、辐射或传导的 EMI 将重新引导到机箱地。此设备还可以相同的方法保护系统免受外部 EMI/RFI 噪声（例如无线发射器、ESD 或雷电等自然现象）干扰
数据手册 ---
制造商 TE Connectivity (泰科) FCI Electronics (法马通) Amphenol (安费诺)
分类 D-Sub连接器D-Sub连接器D-Sub连接器
安装方式 Through Hole Through Hole Through Hole
引脚数 9 - -
封装 Metal - -
引脚间距 2.74 mm 2.74 mm -
触点数 9 9 9
极性 Female Female Female
触点电镀 Gold, Tin Gold -
额定电流 6 A 5 A 5 A
绝缘电阻 5000 MΩ - -
排数 2 2 2
方向 Right Angle - -
易燃性等级 UL 94 V-0 UL 94 V-0 -
针脚数 9 9 9
额定电压 125 V 300 V -
接触电阻(Max) 15 mΩ - -
电容 - - 820 pF
工作温度(Max) - - 85 ℃
工作温度(Min) - - -40 ℃
工作电压(Max) - 300 VAC -
长度 30.81 mm 30.81 mm 30.81 mm
宽度 12.54 mm 18.77 mm 18.64 mm
高度 12.54 mm 12.58 mm 12.55 mm
封装 Metal - -
引脚间距 2.74 mm 2.74 mm -
外壳颜色 Black Black -
颜色 Black Black -
触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze
材质 Metal - -
工作温度 -55℃ ~ 105℃ -55℃ ~ 125℃ -40℃ ~ 85℃
外壳材质 Thermoplastic Plastic -
产品生命周期 Active Active Active
包装方式 Tray Tray -
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free -
ELV标准 Compliant - -
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2015/06/15 2015/06/15 -
ECCN代码 EAR99 EAR99 -
HTS代码 8536694040 - -
