对比图
型号 23JR10E RS02BR1000FE12 W21-R10JI

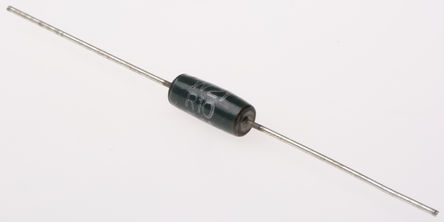

描述 OHMITE 23JR10E 绕线电阻, 0.1欧姆 5% 3WVISHAY RS02BR1000FE12 绕线电阻, 0.1欧姆 1% 3WW21 系列 2.5W，轴向W21 系列为防渗透无铅搪瓷线绕电阻器 过载特性，特别适用于保护电路 高度稳定和可靠 高功耗，确保尺寸 过载特性，特别适用于保护电路 高度稳定和可靠 高功耗，确保尺寸 ### 注显示此符号的产品可散装订货。 订货时，在库存号加 A 作为字尾。### 搪瓷轴向和径向 - 2.5 至 50W小型大功率电阻器系列，适用于恶劣的环境。 它们的高稳定性和可靠性使其尤其适合于保护电路。电阻丝元件绕在高纯度的陶瓷基片上，并使用全焊接顶盖和引线的结构方式，提供相当大的强度和耐损坏性能。 搪瓷保护涂层对所有正常的印刷电路板清洁溶剂有抵抗作用。应用说明。 出端折弯点离壳体的距离不应小于 1.5mm。 建议最小弯曲半径为 1mm。 为了实现满载额定功耗，端接焊接后离主体不应少于 4mm。凉爽时，搪瓷具有极佳的绝缘电阻；但随着温度上升，电阻系数会下降。 因此，如果电阻器在最大温度或接近最大温度下工作时，它不能分类为绝缘电阻，且不应接触任何导电材料。
数据手册 ---
制造商 Ohmite Vishay Semiconductor (威世) TT Electronics/Welwyn
分类 插件电阻插件电阻电阻
安装方式 Through Hole Through Hole Through Hole
引脚数 2 2 -
封装 Axial Leaded Axial Leaded Axial
容差 ±5 % ±1 % ±5 %
额定功率 3 W 3 W 3 W
电阻 0.1 Ω 0.1 Ω 0.1 Ω
阻值偏差 ±5 % ±1 % -
工作温度(Max) - 350 ℃ 200 ℃
工作温度(Min) - -65 ℃ -55 ℃
额定电压 135 V - 100 V
额定电压(DC) 135 V - -
产品系列 20 - -
长度 12.7 mm 15.8 mm 12.7 mm
高度 - 14.22 mm -
封装 Axial Leaded Axial Leaded Axial
脚长度 - - 22.75 mm
直径 5.59 mm - -
温度系数 ±90 ppm/℃ ±90 ppm/℃ ±75 ppm/℃
工作温度 - - -55℃ ~ 200℃
包装方式 Bulk Bulk Box
产品生命周期 Active - Active
最小包装 1000 - -
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free - Lead Free
ECCN代码 EAR99 - -
HTS代码 8533210080 - -
