对比图

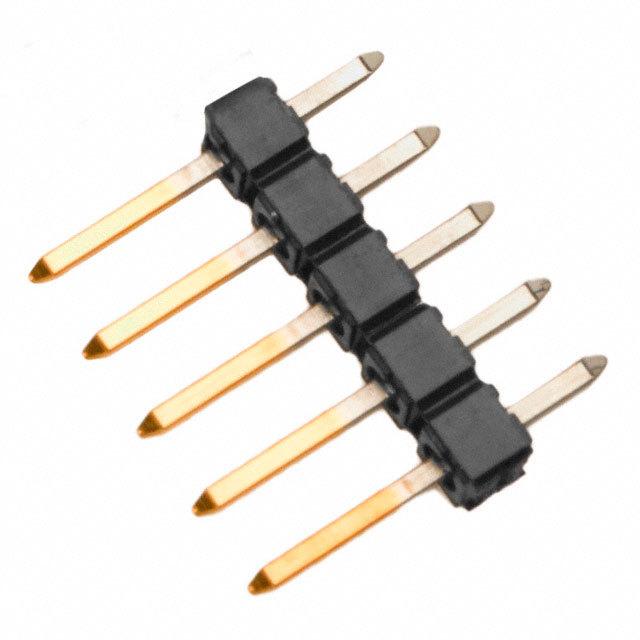

型号 TSW-105-25-G-S TSW-105-25-L-S 22-28-4057
描述 SAMTEC TSW-105-25-G-S 板至板连接, 垂直, TSW系列, 5 触点, 针座, 2.54 mm, 通孔安装, 1 排SAMTEC TSW-105-25-L-S Board-To-Board Connector, 2.54mm, 5Contacts, Header, TSW Series, Through Hole, 1RowsMOLEX 22-28-4057 线至板连接器, KK 42375系列, 5 触点, 针座, 2.54 mm, 通孔安装, 1 排
数据手册 ---
制造商 Samtec (申泰电子) Samtec (申泰电子) Molex (莫仕)
分类 板对板连接器板对板连接器线对板连接器
安装方式 Through Hole Through Hole Through Hole
引脚间距 2.54 mm 2.54 mm 2.54 mm
触点数 5 5 5
极性 Male Male Male
触点电镀 Gold Gold Gold
额定电流 - - 4.00 A
排数 1 1 1
灼热丝测试标准 - - Non-Compliant
无卤素状态 - - Not Low Halogen
方向 - - Vertical
电路数 - - 5
针脚数 - - 5
拔插次数 - - 100
额定电流(Max) 6.3A/触头 - 4A/触头
工作温度(Max) 125 ℃ - 80 ℃
工作温度(Min) -55 ℃ - -40 ℃
额定电压(Max) 550 VAC - 500 V
接触电阻(Max) - - 20 mΩ
长度 - - 12.7 mm
宽度 - - 2.49 mm
高度 10.67 mm - 10.42 mm
引脚间距 2.54 mm 2.54 mm 2.54 mm
外壳颜色 - Black Black
触点材质 Phosphor Bronze Phosphor Bronze Brass
外壳材质 - - Nylon
工作温度 - -55℃ ~ 125℃ -
产品生命周期 - Active Active
包装方式 Bulk - Bag
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 - - Lead Free
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2015/06/15 2015/06/15 -
ECCN代码 - - EAR99
HTS代码 - - 8536694040
