对比图

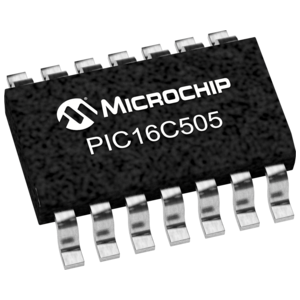

型号 PIC16C505T-04I/SL PIC16C505-04I/SL PIC16C505T-04/SL
描述 PIC16 系列 72 B RAM 1 K x 12位 EPROM 8位 CMOS 微控制器 - SOIC-14PIC16 系列 72 B RAM 1 K x 12位 EPROM 8位 CMOS 微控制器 - SOIC-1414引脚， 8位CMOS微控制器 14-Pin, 8-Bit CMOS Microcontroller
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)
分类 微控制器微控制器微控制器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 14 14 14
封装 SOIC-14 SOIC-14 SOIC-14
频率 - 4 MHz -
电源电压(DC) 5.00 V, 5.50 V (max) 5.00 V, 5.50 V (max) 5.00 V, 5.50 V (max)
工作电压 - 2.5V ~ 5.5V -
时钟频率 4.00MHz (max) 4.00 MHz 4.00MHz (max)
RAM大小 72 B 72 B 72 x 8
位数 8 8 8
耗散功率 - 700 mW 700 mW
FLASH内存容量 1.5 KB 1.5 KB -
I/O引脚数 12 12 11
存取时间 4.00 µs 4.00 µs 4.00 µs
内核架构 PIC PIC PIC
内存容量 - 1000 B -
内核子架构 - PIC16 PIC16
模数转换数(ADC) - 0 -
工作温度(Max) 85 ℃ 85 ℃ 70 ℃
工作温度(Min) -40 ℃ -40 ℃ 0 ℃
耗散功率(Max) 700 mW 700 mW 700 mW
电源电压 2.5V ~ 5.5V 2.5V ~ 5.5V -
电源电压(Max) 5.5 V 5.5 V 5.5 V
电源电压(Min) 3 V 3 V 3 V
针脚数 14 - -
输入/输出数 12 Input - -
长度 8.65 mm 8.65 mm 8.65 mm
宽度 3.9 mm 3.9 mm 3.9 mm
高度 1.25 mm 1.25 mm 1.25 mm
封装 SOIC-14 SOIC-14 SOIC-14
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ 0℃ ~ 70℃
产品生命周期 Unknown Unknown Unknown
包装方式 Tape & Reel (TR) Tube Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC -
REACH SVHC版本 - 2015/12/17 -
ECCN代码 3A991.a.2 EAR99 ECL99
香港进出口证 - NLR -
