对比图

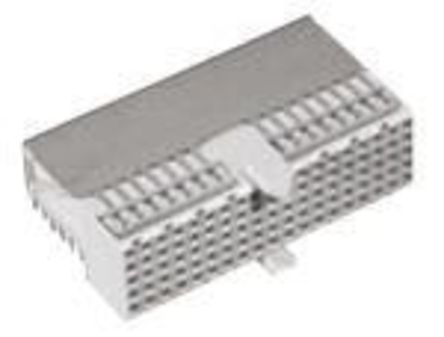

型号 100147-1 5100147-1 HM2R30PA5100N9LF
描述 TE Connectivity Z-PACK™ HM A 型底板连接器Z-PACK™ HM 2mm A 型底板直角和垂直安装管座及插座连接器用于 2mm HM 接口，提供自由板或固定板印刷电路板安装，带接地复位屏蔽选项、操作引脚柱触点选项和各种 CompactPCI 标识配置，有关详细信息，请参见附件数据表。 这些 Z-PACK™ 硬公制 A 型底板连接器具有 UL 94V-0 聚酯外壳，带多用途中心配接对准且具有标准串扰装置，除了库存号 739-0981 外，它提供串扰减少装置。### TE Connectivity AMP Z-PACK™ 系列Z-PACK 2 mm HM 互连系统设计为两件式系统，用于自由板（子板或印刷电路板）和固定板（主板、背板或后面板）的连接，以及通过固定板馈通连接。TE Connectivity Z-PACK™ HM A 型底板连接器Z-PACK™ HM 2mm A 型底板直角和垂直安装管座及插座连接器用于 2mm HM 接口，提供自由板或固定板印刷电路板安装，带接地复位屏蔽选项、操作引脚柱触点选项和各种 CompactPCI 标识配置，有关详细信息，请参见附件数据表。 这些 Z-PACK™ 硬公制 A 型底板连接器具有 UL 94V-0 聚酯外壳，带多用途中心配接对准且具有标准串扰装置，除了库存号 739-0981 外，它提供串扰减少装置。### TE Connectivity AMP Z-PACK™ 系列Z-PACK 2 mm HM 互连系统设计为两件式系统，用于自由板（子板或印刷电路板）和固定板（主板、背板或后面板）的连接，以及通过固定板馈通连接。Conn Hard Metric F 55POS 2mm Press Fit RA Thru-Hole
数据手册 ---
制造商 TE Connectivity (泰科) TE Connectivity (泰科) FCI Electronics (法马通)
分类 连接器连接器接线端子
安装方式 Through Hole Through Hole Through Hole
封装 - - -
引脚间距 2.00 mm 2.00 mm 2.00 mm
触点数 110 110 55
极性 Female Female -
触点电镀 Gold Gold, Gold over Nickel Gold
额定电流 1.5 A 1.5 A 1.5 A
排数 5 5 5
方向 Right Angle Right Angle -
易燃性等级 UL 94 V-0 UL 94 V-0 -
针脚数 110 110 55
屏蔽 No No -
额定电流(Max) 1.5A/触头 1.5A/触头 1.5A/触头
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
额定电压(Max) 500 VAC 500 VAC 750 VAC
额定电压 500 VAC 500 VAC 500 V
接触电阻(Max) 20 mΩ 20 mΩ 20 mΩ
绝缘电阻 - 10000 MΩ -
接触电阻 - 13.5 mΩ -
拔插次数 - 250 250
长度 49.9 mm 49.9 mm -
宽度 20.2 mm - 20.3 mm
高度 11.4 mm 12.25 mm 12.25 mm
封装 - - -
引脚间距 2.00 mm 2.00 mm 2.00 mm
外壳颜色 Gray Gray -
触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze
工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 125℃
外壳材质 Plastic Polyester -
颜色 - Gray -
材质 - Polyester -
产品生命周期 Active Active Active
包装方式 Tube Tube Tray
RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant
含铅标准 Not Applicable Lead Free Lead Free
ELV标准 Non-Compliant Compliant -
REACH SVHC标准 - No SVHC -
REACH SVHC版本 - 2015/06/15 -
ECCN代码 EAR99 EAR99 -
HTS代码 8536694040 8536694040 -
