对比图

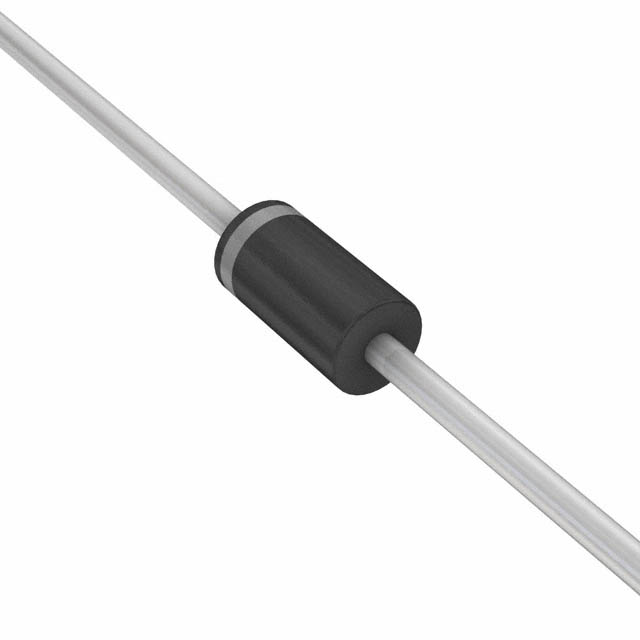

型号 VS-11DQ06 VS-11DQ09 VS-11DQ05
描述 VISHAY VS-11DQ06 肖特基整流器, 单, 60 V, 1.1 A, DO-41, 2 引脚, 560 mVVISHAY VS-11DQ09 肖特基整流器, 单, 90 V, 1.1 A, DO-41, 2 引脚, 850 mVVISHAY VS-11DQ05 肖特基整流器, 单, 50 V, 1.1 A, DO-204AL, 2 引脚, 560 mV
数据手册 ---
制造商 Vishay Semiconductor (威世) Vishay Semiconductor (威世) Vishay Semiconductor (威世)
分类 肖特基二极管肖特基二极管肖特基二极管
安装方式 Through Hole Through Hole Through Hole
引脚数 2 2 2
封装 DO-41 DO-41 DO-204AL
针脚数 2 2 2
正向电压 0.53 V 850mV @1A 580mV @1A
正向电流 1.1 A 1.1 A 1.1 A
最大正向浪涌电流（Ifsm） 150 A 90 A 150 A
正向电压(Max) 560 mV 850 mV 560 mV
工作温度(Max) 150 ℃ 150 ℃ 150 ℃
工作温度(Min) -40 ℃ -40 ℃ 40 ℃
工作结温(Max) 150 ℃ - -
长度 5.21 mm 5.21 mm 5.21 mm
宽度 2.7 mm 2.7 mm 2.7 mm
高度 2.7 mm 2.7 mm 2.7 mm
封装 DO-41 DO-41 DO-204AL
工作温度 -40℃ ~ 150℃ -40℃ ~ 150℃ 40℃ ~ 150℃
产品生命周期 Obsolete Obsolete Obsolete
包装方式 Each Each Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
