对比图

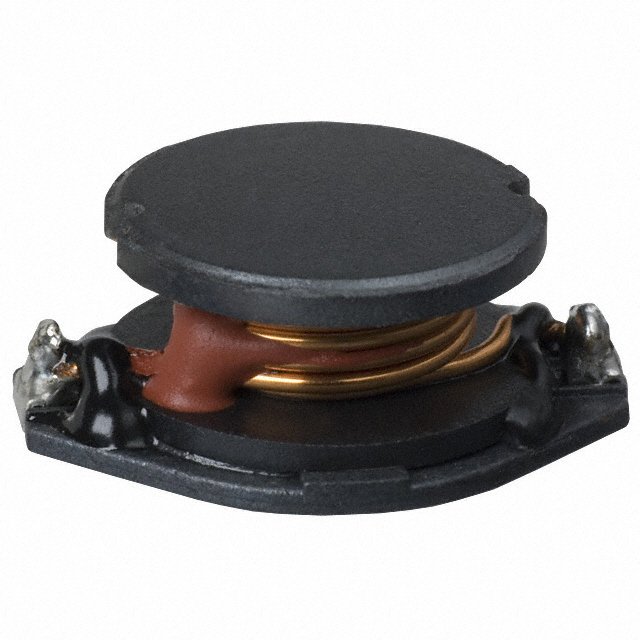

型号 PM5022-100M-RC SDR1806-100ML PM5022-100M
描述 BOURNS JW MILLER PM5022-100M-RC 功率电感, 10uH, 20%容差, SMDBOURNS SDR1806-100ML. 功率电感, 10uH, 10A 20% 25MHz10uH ±20% 4.3A
数据手册 ---
制造商 Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯)
分类 电感贴片电感电感
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 2 2
封装 18.3mm x 14mm x 6.6mm 1806 0.732" L x 0.602" W x 0.280" H (18.60mm x 15.30mm x 7.10mm)
额定电流 5.3 A 5.3 A 5.3 A
容差 ±20 % ±20 % ±20 %
电感 10 µH 10 µH 10 µH
自谐频率 25 MHz 25 MHz 25.0 MHz
Q值 22 22.0 -
屏蔽 No No No
电感公差 ±20 % ±20 % ±20 %
测试频率 100 kHz 100 kHz -
电阻(DC） 25 mΩ ≤25 mΩ 32 mΩ
额定电流(DC) 4.3 A - -
工作温度(Max) 125 ℃ 125 ℃ -
工作温度(Min) -40 ℃ -40 ℃ -
电阻(DC Max) 0.025 Ω 25 mΩ 32 mΩ
工作结温(Max) - 125 ℃ -
长度 18.3 mm 18.3 mm 18.3 mm
宽度 14 mm 14.3 mm 14 mm
高度 6.9 mm 6.9 mm 6.6 mm
封装 18.3mm x 14mm x 6.6mm 1806 0.732" L x 0.602" W x 0.280" H (18.60mm x 15.30mm x 7.10mm)
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -55℃ ~ 105℃
产品生命周期 Active Active Obsolete
包装方式 Tape & Reel (TR) Tape & Reel (TR) Cut Tape (CT), Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Contains Lead
REACH SVHC版本 2016/06/20 2016/06/20 -
REACH SVHC标准 - No SVHC -
ECCN代码 EAR99 EAR99 -
HTS代码 8504508000 8504508000 -
香港进出口证 - NLR -
