对比图

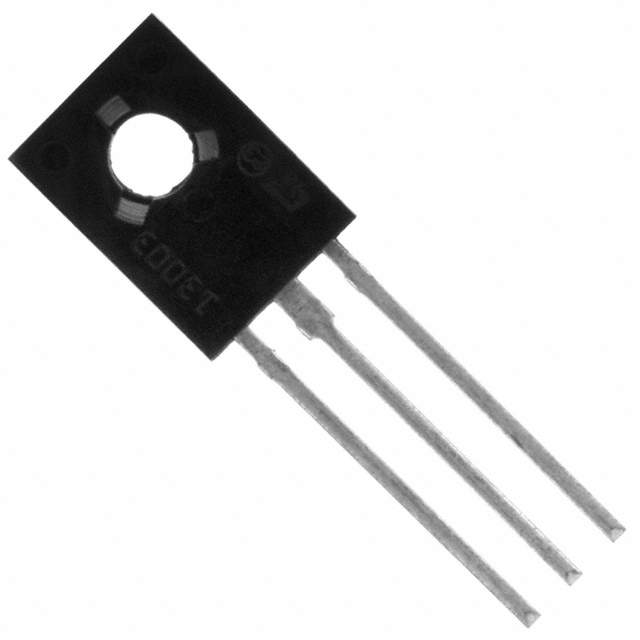

描述 STMICROELECTRONICS BD238 单晶体管 双极, PNP, 80 V, 25 W, 2 A, 40 hFEFAIRCHILD SEMICONDUCTOR BD238STU 单晶体管 双极, PNP, -80 V, 3 MHz, 25 W, -2 A, 25 hFEON SEMICONDUCTOR 2N4918G 双极晶体管
数据手册 ---
制造商 ST Microelectronics (意法半导体) Fairchild (飞兆/仙童) ON Semiconductor (安森美)
分类 双极性晶体管双极性晶体管双极性晶体管
安装方式 Through Hole Through Hole Through Hole
引脚数 3 3 3
封装 TO-126-3 TO-126-3 TO-225-3
频率 3 MHz 3 MHz 3 MHz
额定电压(DC) -100 V -80.0 V -40.0 V
额定电流 -2.00 A -2.00 A 1.00 A
针脚数 3 3 3
极性 PNP, P-Channel PNP PNP
耗散功率 25 W 25 W 30 W
击穿电压(集电极-发射极) 80 V 80 V 40 V
集电极最大允许电流 - 2A 3A
最小电流放大倍数(hFE) 25 @1A, 2V 25 @1A, 2V 30 @500mA, 1V
额定功率(Max) 25 W 25 W 30 W
直流电流增益(hFE) 40 25 10
工作温度(Max) 150 ℃ 150 ℃ 150 ℃
工作温度(Min) 65 ℃ -65 ℃ -65 ℃
耗散功率(Max) 25000 mW 25000 mW 30000 mW
无卤素状态 - - Halogen Free
热阻 - - 4.16℃/W (RθJC)
最大电流放大倍数(hFE) - - 150
额定功率 25 W - -
增益频宽积 3 MHz - -
长度 7.8 mm 8 mm 7.74 mm
宽度 2.7 mm 3.25 mm -
高度 10.8 mm 11.2 mm -
封装 TO-126-3 TO-126-3 TO-225-3
工作温度 150℃ (TJ) 150℃ (TJ) -65℃ ~ 150℃
材质 Silicon - Silicon
产品生命周期 Not Recommended for New Designs Active Active
包装方式 Tube Rail Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 2015/12/17 2015/06/15 2016/06/20
REACH SVHC标准 No SVHC - -
ECCN代码 - EAR99 EAR99
