对比图
型号 B78108S1473J B78108S1473J000 B78108S1473J9

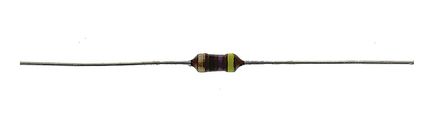

描述 EPCOS B78108S1473J 轴向引线高频电感器, 射频扼流, B78108S BC系列, 47 µH, ± 5%, 1.1 ohm, 450 mA, 7.5 MHzEpcos B78108S BC 系列轴向电感器由带有耐火涂漆的漆包铜线绕组的大型铁氧体磁鼓芯组成 适合于射频阻塞与过滤、退耦和干扰抑制、天线系统、节能灯和汽车电子 LBC 类型也适合于电信（16 kHz 阻塞过滤器） 电感值由颜色带表示，符合 IEC 62 (μH) LR 测量频率 | 1MHz (L≤10μH) 100kHz (10μH L≤4.7mH) 10kHz(L>4.7mH) ---|--- 额定电流 IR | 最大可允许， 参考 TA40°C 电感降低 | R，处于 TA20°C） 直流电阻抗 Rmax | 当 TA=20°C 时测量 IEC 气候类别 | 55/125/56 可焊接性 | >90% 润湿 (235°C, 2s) 焊接热阻 | 260°C, 10s 引线抗张强度 | >20N（Ua 测试，IEC 68-2-21） 引线尺寸（mm） | 长度 27，直径 0.63 主体尺寸（mm） | 长度 9.2，直径 4 工作温度范围 | -55°C → +125°C ### Epcos 引线型电感器（扼流圈）FIXED IND 47uH 450mA 1.1Ω TH
数据手册 ---
制造商 Epcos (爱普科斯) Epcos (爱普科斯) Epcos (爱普科斯)
分类 电感电感电感
安装方式 Through Hole Axial Through Hole
引脚数 2 2 -
封装 Axial - Axial
额定电流 450 mA 450 mA 450 mA
容差 ±5 % ±5 % ±5 %
电感 47 µH 47 µH 47.0 µH
自谐频率 7.5 MHz 7.5 MHz 7.5 MHz
Q值 45.0 45.0 -
电阻 1.10 Ω - -
共振频率 7.50 MHz - -
屏蔽 No - No
电感公差 ±5 % ±5 % -
测试频率 2.52 MHz 0.1 MHz 2.52 MHz
电阻(DC） ≤1.1 Ω 1.1 Ω ≤1.1 Ω
额定电流(DC) 450 mA 450 mA -
工作温度(Max) 125 ℃ - -
工作温度(Min) 55 ℃ - -
电阻(DC Max) 1.1 Ω 1.1 Ω -
长度 9.2 mm 11.5 mm 9.20 mm
宽度 4 mm - -
直径 4.00 mm 4.00 mm 4.00 mm
脚长度 25.0 mm 25.0 mm -
封装 Axial - Axial
重量 380 mg - 380 mg
工作温度 -55℃ ~ 125℃ - -55℃ ~ 125℃
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape
产品生命周期 - Active Obsolete
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2015/06/15 2015/06/15 -
