对比图

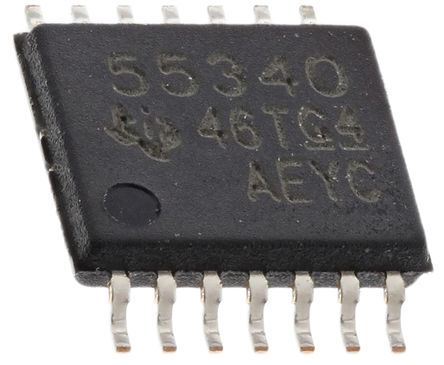

型号 TPS55340PWP TPS55340PWPR TPS55330RTET
描述 Texas InstrumentsTexas Instruments 的此系列高度集成的高效开关稳压器包括步升（升压）、步降（降压）、步升/降（增压/降压）和反相类型，为每个直流稳压器应用提供高效的解决方案。5A,40V电流模式集成FET升压DC/DC转换器TEXAS INSTRUMENTS TPS55330RTET 直流-直流开关升压, 反激, SEPIC稳压器, 可调, 2.9V-16V输入, 2.9V-22V输出, 5A输出, WQFN-16
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 DC/DC转换器DC/DC转换器DC/DC转换器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 14 14 16
封装 HTSSOP-14 HTSSOP-14 WQFN-16
输出接口数 1 1 1
输出电压 2.9V ~ 38V 2.9V ~ 38V 2.9V ~ 22V
输出电流 5 A 5 A 5 A
针脚数 14 14 16
静态电流 500 µA 500 µA 500 µA
调节输出数 1 1 1
开关频率 1.2 MHz 94kHz ~ 1.14MHz 1.2 MHz
输入电压(Max) 32 V 32 V 16 V
输入电压(Min) 2.9 V 2.9 V 2.9 V
输出电压(Max) 38 V 38 V 22 V
输出电压(Min) 2.9 V 2.9 V 2.9 V
输出电流(Max) 5 A 5 A 5 A
工作温度(Max) 150 ℃ 150 ℃ 150 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
输入电压 2.9V ~ 32V 2.9V ~ 32V 16 V
拓扑结构 - - Boost
封装 HTSSOP-14 HTSSOP-14 WQFN-16
长度 5.1 mm - 3.15 mm
宽度 4.5 mm - 3.15 mm
高度 1.05 mm - 0.75 mm
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ (TA) -40℃ ~ 125℃ (TA)
产品生命周期 Active Active Active
包装方式 Cut Tape (CT) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2015/06/15 - 2015/06/15
ECCN代码 - - EAR99
