对比图
型号 057-014-033 09185147323 09185146323

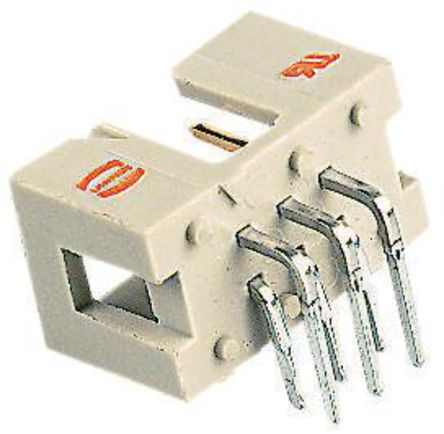

描述 Conn Shrouded Header HDR 14POS 2.54mm Solder RA Thru-HoleWire-To-Board Connector, Right Angle, SEK 18 Series, Through Hole, Header, 14, 2.54mmHarting SEK-18 系列 2.54mm 薄型有罩管座，带直角焊接引脚SEK-18 系列 2.54mm 薄型有罩管座，带长度为 2.9mm 的直角焊接引脚，提供多达 64 个触点。提供各种长度 性能级别 2 SEK 系列 触点数量 6 - 64 ### 认可UL### 标准IEC 60 603-13### 针座和插座（IDC 终端）
数据手册 ---
制造商 Pancon Harting Technology Group (哈丁电子) Harting Technology Group (哈丁电子)
分类 线对板连接器插针
安装方式 - Through Hole Through Hole
引脚数 - - 14
引脚间距 - 2.54 mm 2.54 mm
触点数 14 14 14
极性 - Male Male
触点电镀 - Gold Gold
额定电压(AC) - 350 V 350 V
额定电流 - 1.00 A 1 A
绝缘电阻 - 1000 MΩ 1000 MΩ
排数 - 2 2
方向 - - Right Angle
易燃性等级 - UL 94 V-0 UL 94 V-0
针脚数 - 14 14
接触电阻 - 20.0 mΩ 20.0 mΩ
拔插次数 - 100 250
额定电流(Max) - 1 A 1 A
工作温度(Max) - 125 ℃ 125 ℃
工作温度(Min) - -55 ℃ -55 ℃
额定电压 - - 500 V
接触电阻(Max) - 20 mΩ 20 mΩ
额定电压(Max) - 500 V -
高度 - 9.2 mm 9.2 mm
引脚间距 - 2.54 mm 2.54 mm
颜色 - Gray Gray
触点材质 - Copper Alloy Copper Alloy
工作温度 - -55℃ ~ 125℃ -55℃ ~ 125℃
外壳材质 - - Polyester
产品生命周期 Active Active Active
包装方式 - Tray Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 - Lead Free Lead Free
REACH SVHC标准 - No SVHC No SVHC
