对比图
型号 BYT71-800 STTA1212D STTH1212D
描述 快恢复整流二极管 FAST RECOVERY RECTIFIER DIODESTURBOSWITCH超快速高压二极管 TURBOSWITCH ULTRA-FAST HIGH VOLTAGE DIODESTMICROELECTRONICS STTH1212D 标准功率二极管, 单, 1.2 kV, 12 A, 590 mV, 50 ns, 100 A
数据手册 ---
制造商 ST Microelectronics (意法半导体) ST Microelectronics (意法半导体) ST Microelectronics (意法半导体)
分类 TVS二极管TVS二极管TVS二极管
安装方式 Through Hole Through Hole Through Hole

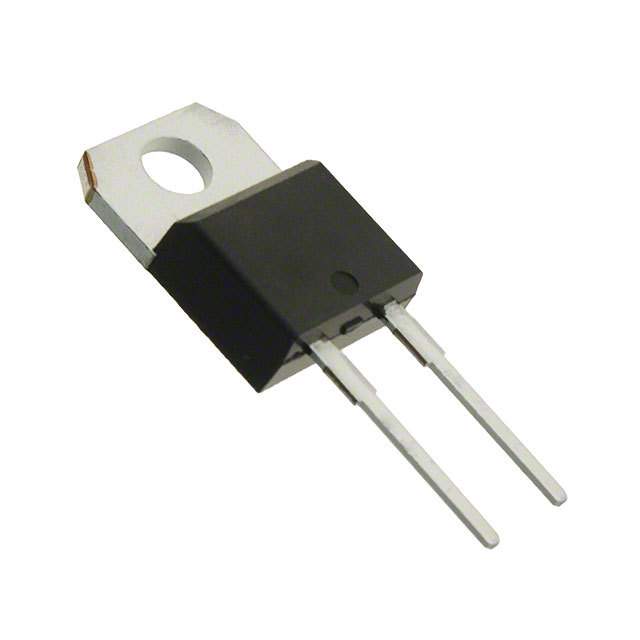

封装 TO-220-2 TO-220-2 TO-220-2
引脚数 - - 2
额定电压(DC) 800 V 1.20 kV 1.20 kV
额定电流 6.00 A 12.0 A 12.0 A
输出电流 ≤6.00 A - ≤12.0 A
正向电压 1.4V @6A 2.2V @12A 2.2V @12A
极性 Standard - Standard
反向恢复时间 300 ns 100 ns 50 ns
正向电流 6 A 30 A 12 A
正向电压(Max) 1.4V @6A - 590 mV
工作温度(Max) 150 ℃ 150 ℃ 175 ℃
工作温度(Min) 65 ℃ 65 ℃ -65 ℃
负载电流 - - 12 A
针脚数 - - 2
热阻 - - 1.6℃/W (RθJC)
最大正向浪涌电流（Ifsm） - - 100 A
正向电流(Max) - - 12 A
工作结温 - 150℃ (Max) 175℃ (Max)
工作结温(Max) - - 175 ℃
耗散功率 - 32.1 W -
长度 10.4 mm 10.4 mm 10.4 mm
宽度 4.6 mm 4.6 mm 4.6 mm
高度 9.3 mm 9.3 mm 9.3 mm
封装 TO-220-2 TO-220-2 TO-220-2
产品生命周期 Obsolete Obsolete Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - - No SVHC
工作温度 - - -65℃ ~ 175℃
ECCN代码 - - EAR99
