对比图
型号 TAJC156M020RNJ THJC156K020RJN TAJW156K020RNJ

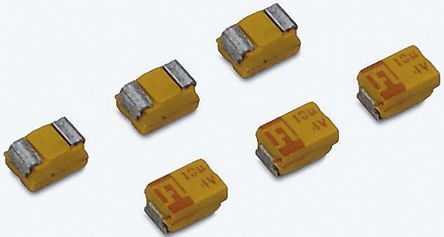

描述 C型 15µF ±20% 20V ESR=1.7Ω@100kHzAVX THJC156K020RJN 表面贴装钽电容, THJ系列, 15 µF, ± 10%, 20 V, 2312 [6032 公制], CTAJ 薄型系列电容容差：10% Dimensions (mm) --- Case Code | L | W | H | W1 | A Tolerance | ±0.2 | +0.2 // -0.1 | Max | +0.1 | +0.3 // -0.1 P | 2.05 | 1.35 | 1.5 | 1.0 | 0.5 R | 2.05 | 1.3 | 1.2 | 1.2 | 0.5 S | 3.2 | 1.6 | 1.2 | 1.2 | 0.8 T | 3.5 | 2.8 | 1.2 | 2.2 | 0.8 W | 6.0 | 3.2 | 1.5 | 2.2 | 1.3 Y | 7.3 | 4.3 | 2.0 | 2.4 | 1.3 ### 表面安装 85 ° C
数据手册 ---
制造商 AVX (艾维克斯) AVX (艾维克斯) AVX (艾维克斯)
分类 钽电容钽电容钽电容
安装方式 Surface Mount Surface Mount Surface Mount
封装 6032 6032 6032
引脚数 2 2 -
额定电压(DC) 20.0 V 20.0 V 20.0 V
电容 15 µF 15 µF 15 µF
等效串联电阻(ESR) 1.7 Ω 1.7 Ω 1.7 Ω
容差 ±20 % ±10 % ±10 %
工作温度(Max) 125 ℃ 175 ℃ 125 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
额定电压 20 V 20 V 20 V
精度 ±20 % - -
长度 - 6 mm 6 mm
宽度 3.2 mm 3.2 mm 3.2 mm
高度 2.6 mm 2.6 mm 1.5 mm
封装 6032 6032 6032
工作温度 -55℃ ~ 125℃ -55℃ ~ 175℃ -55℃ ~ 125℃
介质材料 Tantalum Tantalum -
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Cut Tape (CT) Cut Tape (CT)
最小包装 500 500 -
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 2015/12/17 2015/12/17 2015/12/17
REACH SVHC标准 - No SVHC -
ECCN代码 EAR99 EAR99 -
