对比图
型号 100143-1 5100143-1 HM2P07PD5111N9

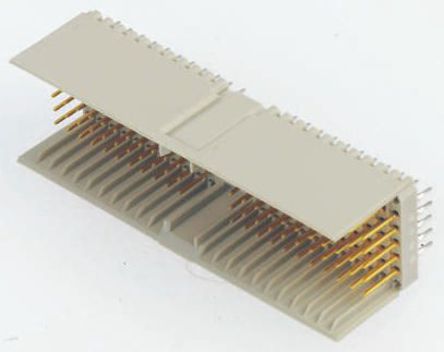

描述 TE Connectivity Z-PACK™ HM A 型底板连接器Z-PACK™ HM 2mm A 型底板直角和垂直安装管座及插座连接器用于 2mm HM 接口，提供自由板或固定板印刷电路板安装，带接地复位屏蔽选项、操作引脚柱触点选项和各种 CompactPCI 标识配置，有关详细信息，请参见附件数据表。 这些 Z-PACK™ 硬公制 A 型底板连接器具有 UL 94V-0 聚酯外壳，带多用途中心配接对准且具有标准串扰装置，除了库存号 739-0981 外，它提供串扰减少装置。### TE Connectivity AMP Z-PACK™ 系列Z-PACK 2 mm HM 互连系统设计为两件式系统，用于自由板（子板或印刷电路板）和固定板（主板、背板或后面板）的连接，以及通过固定板馈通连接。AMP FROM TE CONNECTIVITY 5100143-1 连接器, HM型, 公, 110路Conn Hard Metric M 110POS 2mm Press Fit ST Thru-Hole
数据手册 ---
制造商 TE Connectivity (泰科) TE Connectivity (泰科) FCI Electronics (法马通)
分类 连接器连接器板对板连接器
安装方式 Through Hole Through Hole Through Hole
封装 - ThroughHole -
引脚间距 2.00 mm 2.00 mm 800 µm
触点数 110 110 110
极性 Male Male Female
触点电镀 Gold Gold -
额定电流 1.5 A 1.5 A 1.5 A
排数 5 5 5 + 2
方向 Vertical Vertical -
易燃性等级 UL 94 V-0 UL 94 V-0 -
针脚数 110 110 154
屏蔽 No No -
额定电流(Max) 1.5A/触头 1.5A/触头 1.5A/触头
工作温度(Max) 125 ℃ 125 ℃ -
工作温度(Min) -55 ℃ -55 ℃ -
额定电压(Max) 500 VAC 500 VAC -
额定电压 500 Vrms 500 V 750 Vrms
接触电阻(Max) 20 mΩ 20 mΩ 20 mΩ
接触电阻 - 13.5 mΩ -
长度 49.9 mm 49.9 mm 49.9 mm
宽度 15.4 mm 15.4 mm 15.4 mm
高度 13.45 mm 13.45 mm 13.45 mm
封装 - ThroughHole -
引脚间距 2.00 mm 2.00 mm 800 µm
外壳颜色 Gray Gray Cream White
触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze
工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 125℃
外壳材质 Plastic Polyester Thermoplastic
颜色 - Gray -
材质 - Polyester -
产品生命周期 Active Active Obsolete
包装方式 Tube Tube Tray
RoHS标准 Non-Compliant RoHS Compliant Non-Compliant
含铅标准 Contains Lead Lead Free Contains Lead
ELV标准 Non-Compliant Compliant -
REACH SVHC标准 - No SVHC -
REACH SVHC版本 - 2015/06/15 -
ECCN代码 EAR99 EAR99 -
HTS代码 8536694040 8536694040 -
