SA7.5CA-B和SA7.5C

对比图

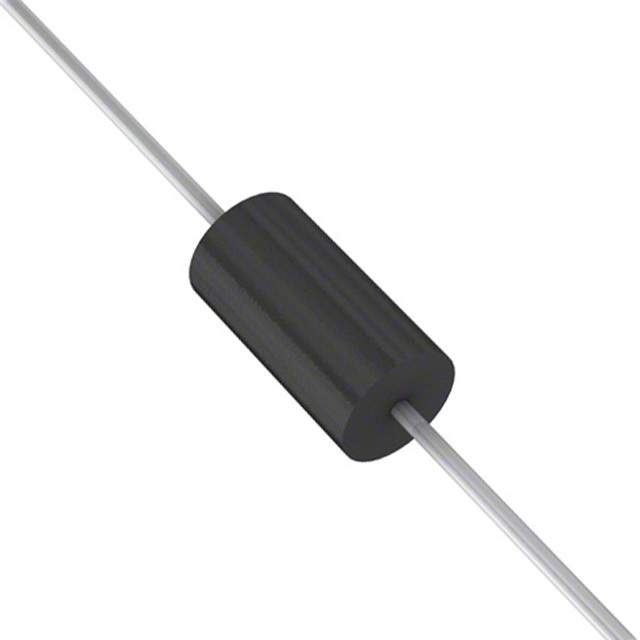

型号 SA7.5CA-B SA7.5C SMAJ8.0CA

描述 500 W 7.5 V 双向 轴向 瞬态电压抑制器 - DO-204ACESD 抑制器/TVS 二极管 SA7.5C Bi-DirectionalSMAJ系列 13.6V 0.4kW 表面贴装 双向 瞬态电压抑制二极管 DO-214AC

数据手册 ---

制造商 Littelfuse (力特) Littelfuse (力特) Littelfuse (力特)

分类 二极管TVS二极管TVS二极管

安装方式 Through Hole Through Hole Surface Mount

封装 DO-204AC DO-204AC-2 DO-214AC

引脚数 - - 2

额定电压(DC) 7.50 V 7.50 V 8.00 V

工作电压 7.5 V 7.5 V -

额定功率 500 W 500 W 400 W

击穿电压 8.33 V 10.192 V 9.36 V

电路数 - 1 1

耗散功率 500 W 500 W 400 W

钳位电压 12.9 V 14.3 V 13.6 V

脉冲峰值功率 500 W 500 W 400 W

最小反向击穿电压 8.33 V 7.89 V 8.89 V

工作温度(Max) 175 ℃ 175 ℃ 150 ℃

工作温度(Min) 55 ℃ -55 ℃ -65 ℃

测试电流 - - 1 mA

击穿电压 - - 8.89 V

工作结温 - - -65℃ ~ 150℃

长度 7.60 mm 7.60 mm 4.57 mm

直径 3.60 mm 3.60 mm -

封装 DO-204AC DO-204AC-2 DO-214AC

宽度 - - 2.92 mm

高度 - - 2.62 mm

工作温度 -55℃ ~ 175℃ (TJ) -55℃ ~ 175℃ (TJ) -55℃ ~ 150℃ (TJ)

产品生命周期 Active Active Active

包装方式 Bulk Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free
