对比图
型号 39-29-9087 64900821122 649008221732

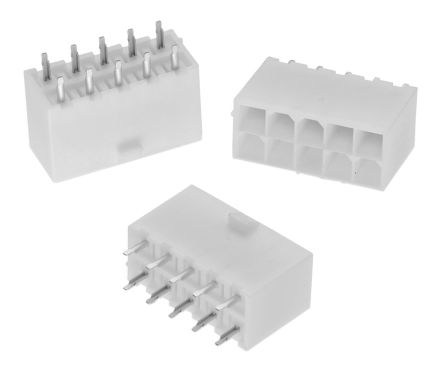

描述 Mini-Fit Junior 垂直管座，5566 系列这些 Mini-Fit Jr 5566 系列插头与 Mini-Fit Jr 5557 系列插座配用，请参见库存号 484-1748（典型）。### Molex Minifit Jr™ 系列### Molex Minifit Jr.™ 系列Molex Minifit Jr™ 系列是一系列单排和双排、高电流、高密度导线对导线（悬空或通过面板）和导线对电路板连接器，适合电源和信号应用。 HCS 触点采用相同规格外壳，但提供更高功率。 Molex Mini-Fit Jr. 系列具有：4.2mm 节距、完全隔离端子、正向外壳锁定、低啮合力和极化外壳。 Mini-Fit Jr. 系列的产品 经 UL 认可、CSA 认证，并由 TUV 许可，所有组件均无铅且符合 RoHS 标准。 外壳 | 尼龙 6/6 94V-2 或尼龙 6/6 94V-0 | ---|---|--- 接线端子 | 镀锡黄铜 | 额定电压 | 600V (r.m.s.) | | 标准触点 | HCS 触点 额定电流 | 2 路 9A | 12A | 4、6 路 8A | 11A | 8、10 路 7A | 10A | 12 路和更多 | 9A 触点电阻 | 最大 10mΩ | 绝缘电阻 | 最小 1000MΩ | 介电强度 | 1500V a.c. |WURTH ELEKTRONIK 64900821122 线至板连接器, WR-MPC4系列, 8 触点, 针座, 4.2 mm, 通孔安装, 2 排WURTH ELEKTRONIK 649008221732 矩形电源连接器, WR-MPC4系列, 通孔安装, 针座, 8 触点, 4.2 mm, 公
数据手册 ---
制造商 Molex (莫仕) Wurth Electronics (伍尔特) Wurth Electronics (伍尔特)
分类 插针线对板连接器插针
安装方式 Through Hole Through Hole Through Hole
引脚间距 4.20 mm - -
触点数 8 8 8
极性 Male Male Male
触点电镀 Tin Tin Tin
额定电流 9 A 7 A 7 A
绝缘电阻 1.00 GΩ 1 GΩ -
排数 2 2 2
针脚数 8 8 8
额定电压 600VAC, 600VDC 600 V 600 V
额定电压(DC) 600 V - -
灼热丝测试标准 Non-Compliant - -
无卤素状态 Low Halogen - -
方向 Vertical - -
电路数 8 - -
易燃性等级 UL 94 V-0 - -
拔插次数 30 - -
额定电流(Max) 9A/触头 - -
工作温度(Max) 105 ℃ - -
工作温度(Min) -40 ℃ - -
额定电压(Max) 600 V - -
接触电阻(Max) 10 mΩ - -
触点材质 Brass Copper Copper
工作温度 - -40℃ ~ 105℃ -40℃ ~ 105℃
颜色 Off-White - White
外壳颜色 Natural - -
外壳材质 Nylon - -
产品生命周期 Active Active Active
包装方式 Tray Tray Tray
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 - - 2014/06/16
高度 12.8 mm - -
引脚间距 4.20 mm - -
