对比图

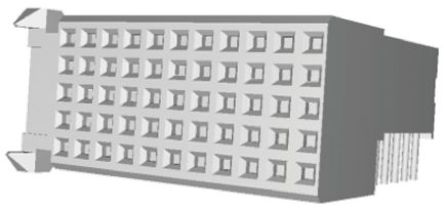

型号 5100161-1 HM2R03PA5100N9LF 100161-1
描述 TE Connectivity Z-PACK™ HM 2mm C 型背板连接器Z-PACK™ HM 2mm C 型背板直角和垂直安装管座和插座连接器，用于 2mm HM 接口，提供自由或固定板印刷电路板安装，带接地复位屏蔽选项、操作引脚柱触点和 CompactPCI 选项，有关详细信息，请参见附加数据表。 这些 Z-PACK™ 硬公制 C 型背板连接器，具有 UL 94V-0 聚酯外壳，带各种配接对准选项，包括导向片和极化销，并提供标准串扰。### TE Connectivity AMP Z-PACK™ 系列Z-PACK 2 mm HM 互连系统设计为两件式系统，用于自由板（子板或印刷电路板）和固定板（主板、背板或后面板）的连接，以及通过固定板馈通连接。Conn Hard Metric F 55POS 2mm Press Fit RA Thru-Hole2 mm 55 位置 插座 直角 硬公制 PCB 安装 连接器
数据手册 ---
制造商 TE Connectivity (泰科) FCI Electronics (法马通) TE Connectivity (泰科)
分类 连接器连接器连接器
安装方式 Through Hole Through Hole Through Hole
封装 - - -
引脚间距 2.00 mm 2.00 mm 2.00 mm
触点数 55 55 55
极性 Female - Female
触点电镀 Gold, Gold over Nickel Gold Gold
额定电流 1.5 A 1.5 A 1.5 A
排数 5 5 5
方向 Right Angle - Right Angle
易燃性等级 UL 94 V-0 - UL 94 V-0
针脚数 55 55 55
屏蔽 No - No
额定电流(Max) 1.5A/触头 1.5A/触头 15A/触头
工作温度(Max) 125 ℃ - 125 ℃
工作温度(Min) -55 ℃ - -55 ℃
额定电压(Max) - - 500 VAC
额定电压 500 V 500 V 500 V
接触电阻(Max) - 20 mΩ 20 mΩ
接触电阻 13.5 mΩ - -
长度 24.95 mm - 24.95 mm
宽度 21.8 mm 20.3 mm 20.2 mm
高度 12.25 mm 12.25 mm 12.25 mm
封装 - - -
引脚间距 2.00 mm 2.00 mm 2.00 mm
外壳颜色 Gray - Gray
触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze
工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 125℃
外壳材质 - - Plastic
颜色 Gray - -
产品生命周期 Active Active Active
包装方式 Tube Tray Tube
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free Contains Lead
ELV标准 Compliant - Non-Compliant
ECCN代码 EAR99 - EAR99
HTS代码 8536694040 - 8536694040
