对比图
型号 0039296128 39-29-0123 39-28-8120

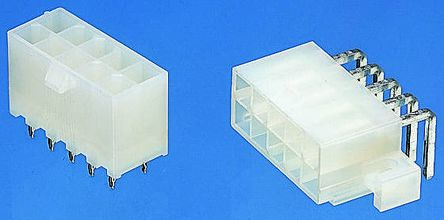

描述 4.20毫米（ .165 “ ）间距迷你适合小头，双排，垂直，无管理单元塑料钉板锁 4.20mm (.165") Pitch Mini-Fit Jr. Header, Dual Row, Vertical, without Snap-in Plastic Peg PCB LockMini-Fit Junior 垂直管座，5566 系列这些 Mini-Fit Jr 5566 系列插头与 Mini-Fit Jr 5557 系列插座配用，请参见库存号 484-1748（典型）。### Molex Minifit Jr™ 系列### Molex Minifit Jr.™ 系列Molex Minifit Jr™ 系列是一系列单排和双排、高电流、高密度导线对导线（悬空或通过面板）和导线对电路板连接器，适合电源和信号应用。 HCS 触点采用相同规格外壳，但提供更高功率。 Molex Mini-Fit Jr. 系列具有：4.2mm 节距、完全隔离端子、正向外壳锁定、低啮合力和极化外壳。 Mini-Fit Jr. 系列的产品 经 UL 认可、CSA 认证，并由 TUV 许可，所有组件均无铅且符合 RoHS 标准。 外壳 | 尼龙 6/6 94V-2 或尼龙 6/6 94V-0 | ---|---|--- 接线端子 | 镀锡黄铜 | 额定电压 | 600V (r.m.s.) | | 标准触点 | HCS 触点 额定电流 | 2 路 9A | 12A | 4、6 路 8A | 11A | 8、10 路 7A | 10A | 12 路和更多 | 9A 触点电阻 | 最大 10mΩ | 绝缘电阻 | 最小 1000MΩ | 介电强度 | 1500V a.c. |MOLEX 39-28-8120 针座, MINI-FIT系列, 双排, 12路
数据手册 ---
制造商 Molex (莫仕) Molex (莫仕) Molex (莫仕)
分类 板对板连接器插针插头插座
安装方式 Through Hole Through Hole Through Hole
封装 - - Through Hole
引脚间距 - 4.20 mm 4.20 mm
触点数 12 12 12
极性 Male Male Male
触点电镀 - Gold Tin
额定电压(DC) - - 600 V
额定电压(AC) - - 600 V
额定电流 - 6 A 6 A
绝缘电阻 - - 1.00 GΩ
排数 2 2 2
灼热丝测试标准 - Non-Compliant Non-Compliant
无卤素状态 - Low Halogen Low Halogen
方向 - Vertical Vertical
电路数 - 12 12
易燃性等级 - - UL 94 V-0
针脚数 12 12 12
拔插次数 30 - 30
额定电流(Max) 9A/触头 - 9A/触头
工作温度(Max) 105 ℃ 105 ℃ 105 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
额定电压(Max) 600 V - 600 VAC
额定电压 - 600VAC, 600VDC 600VAC, 600VDC
接触电阻(Max) 10 mΩ - 10 mΩ
长度 - 26.8 mm 26.8 mm
宽度 - 11 mm 11 mm
高度 12.8 mm 12.8 mm 12.8 mm
封装 - - Through Hole
引脚间距 - 4.20 mm 4.20 mm
外壳颜色 Natural Natural Natural
颜色 - Natural Natural
触点材质 Brass Brass Brass
材质 - - Nylon
外壳材质 - Nylon Nylon
工作温度 -40℃ ~ 105℃ -40℃ ~ 105℃ -
产品生命周期 Unknown Active Active
包装方式 Bag Tray Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ECCN代码 - EAR99 EAR99
HTS代码 - - 8536694040
