对比图
型号 IRF9540NSTRLPBF IRF9540SPBF IRF9540NSPBF

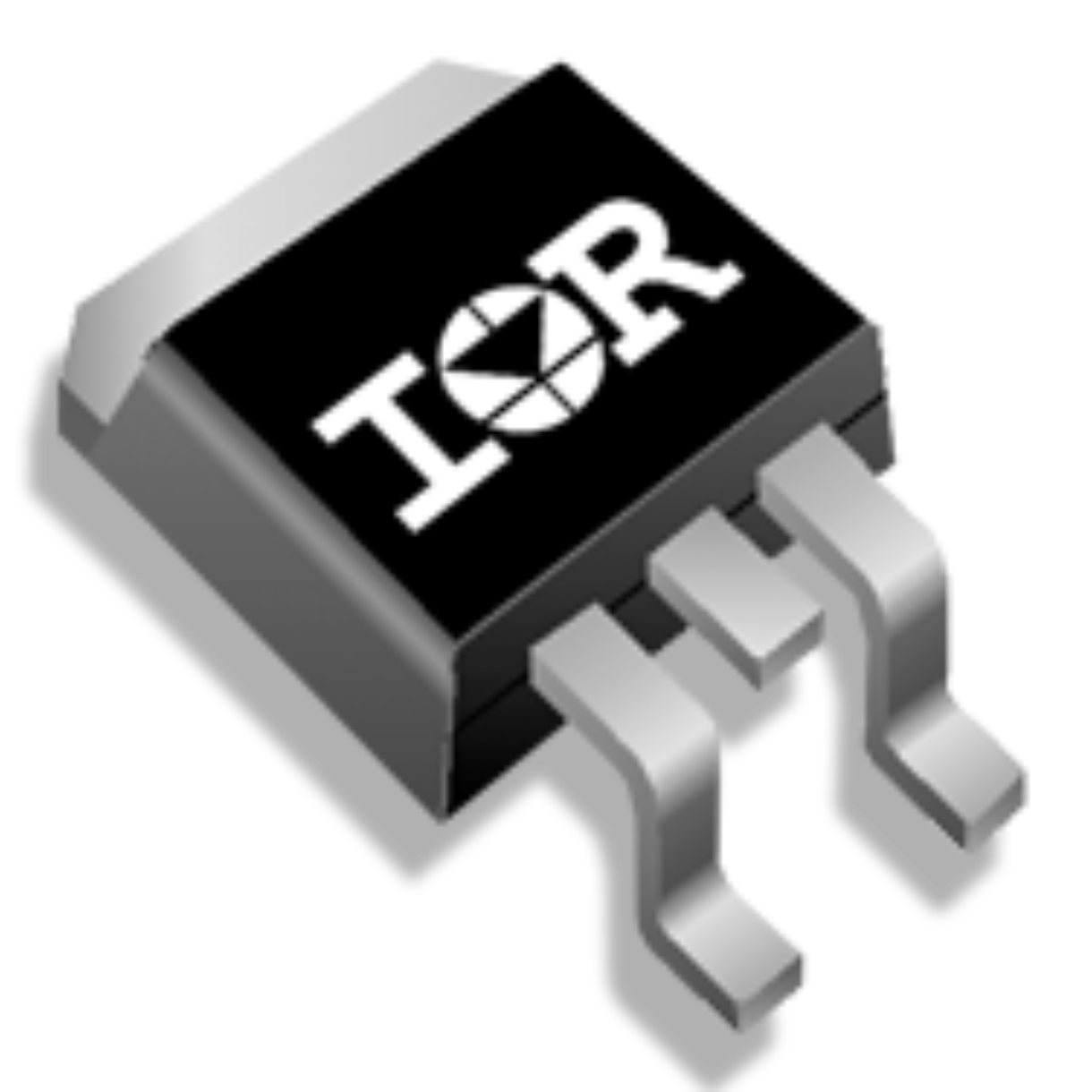

描述 INFINEON IRF9540NSTRLPBF 晶体管, MOSFET, P沟道, 23 A, -100 V, 117 mohm, 20 V, 4 VVISHAY IRF9540SPBF 场效应管, MOSFET, P沟道场效应管, MOSFET, P沟道, -100V, 23A D2-PAK
数据手册 ---
制造商 Infineon (英飞凌) Vishay Semiconductor (威世) International Rectifier (国际整流器)
分类 MOS管MOS管MOS管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 3 3 3
封装 TO-263-3 TO-263 TO-252-3
针脚数 3 3 3
漏源极电阻 0.117 Ω 0.2 Ω 0.117 Ω
极性 P-Channel P-Channel P-Channel
耗散功率 140 W 150 W 3.1 W
产品系列 - - IRF9540NS
阈值电压 4 V - 4 V
漏源极电压(Vds) 100 V -100 V 100 V
连续漏极电流(Ids) 23A -19.0 A -23.0 A
输入电容(Ciss) 1450pF @25V(Vds) 1400pF @25V(Vds) 1450pF @25V(Vds)
额定功率(Max) 3.1 W - 3.1 W
工作温度(Max) 150 ℃ 175 ℃ 150 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
上升时间 67 ns 73 ns -
下降时间 51 ns 57 ns -
耗散功率(Max) 3.1W (Ta), 110W (Tc) 150000 mW -
额定功率 3.8 W - -
输入电容 1450 pF - -
长度 10.67 mm 10.67 mm 10.67 mm
高度 4.83 mm 4.83 mm 4.83 mm
封装 TO-263-3 TO-263 TO-252-3
宽度 9.65 mm 9.65 mm -
工作温度 -55℃ ~ 150℃ (TJ) -55℃ ~ 175℃ -55℃ ~ 150℃
产品生命周期 Active - Active
包装方式 Tape & Reel (TR) Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - - No SVHC
REACH SVHC版本 2015/12/17 2015/12/17 -
ECCN代码 - - EAR99
