对比图

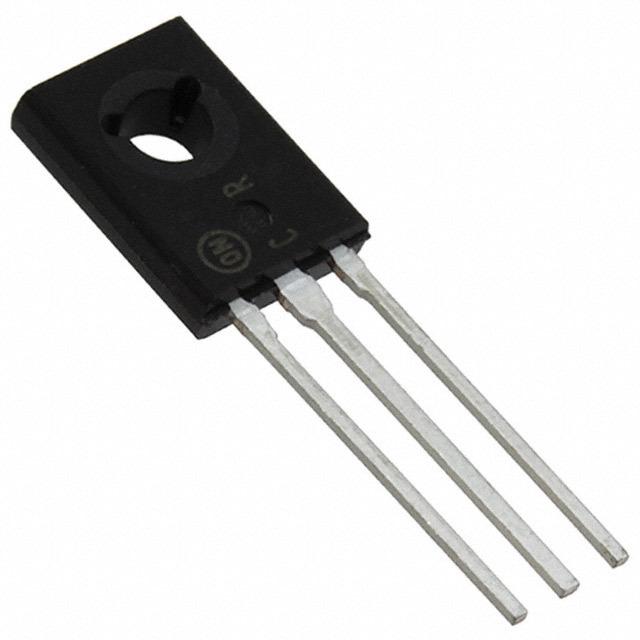

描述 BD6xxx 系列 PNP 80 V 4 A 互补功率达林顿晶体管 - SOT-32STMICROELECTRONICS TIP32C 单晶体管 双极, PNP, -100 V, 40 W, -3 A, 50 hFE塑料中功率硅PNP达林顿 Plastic Medium−Power Silicon PNP Darlingtons
数据手册 ---
制造商 ST Microelectronics (意法半导体) ST Microelectronics (意法半导体) ON Semiconductor (安森美)
分类 双极性晶体管双极性晶体管双极性晶体管
安装方式 Through Hole Through Hole Through Hole
引脚数 3 3 -
封装 TO-126-3 TO-220-3 TO-126-3
额定电压(DC) -100 V -100 V -100 V
额定电流 -4.00 A -3.00 A -4.00 A
额定功率 40 W - -
针脚数 3 3 -
耗散功率 40 W 40 W 40 W
击穿电压(集电极-发射极) 100 V 100 V 100 V
最小电流放大倍数(hFE) 750 @1.5A, 3V 10 @3A, 4V 750 @1.5A, 3V
额定功率(Max) 40 W 2 W 40 W
直流电流增益(hFE) 750 50 -
工作温度(Max) 150 ℃ 150 ℃ 150 ℃
工作温度(Min) -65 ℃ -65 ℃ -55 ℃
耗散功率(Max) 40000 mW 2000 mW -
极性 - NPN, PNP, P-Channel PNP
集电极最大允许电流 - - 4A
长度 7.8 mm 10.4 mm 7.74 mm
宽度 2.7 mm 4.6 mm 2.66 mm
高度 10.8 mm 9.15 mm 11.04 mm
封装 TO-126-3 TO-220-3 TO-126-3
工作温度 150℃ (TJ) 150℃ (TJ) -55℃ ~ 150℃ (TJ)
材质 - Silicon -
产品生命周期 Active Active Unknown
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free Contains Lead
REACH SVHC标准 - No SVHC -
REACH SVHC版本 - 2015/12/17 -
ECCN代码 EAR99 - -
