对比图
描述 QFET® N 通道 MOSFET，高达 5.9A，Fairchild SemiconductorFairchild Semiconductor 的新型 QFET® 平面 MOSFET 使用先进的专利技术为广泛的应用提供最佳的工作性能，包括电源、PFC（功率因数校正）、直流－直流转换器、等离子显示面板 (PDP)、照明镇流器和运动控制。 它们通过降低导通电阻 (RDS(on)) 来减少通态损耗，并通过降低栅极电荷 (Qg) 和输出电容 (Coss) 来减少切换损耗。 通过使用先进的 QFET® 工艺技术，Fairchild 可提供比竞争平面 MOSFET 设备更高的品质因素 (FOM)。### MOSFET 晶体管，Fairchild SemiconductorFairchild 提供大量 MOSFET 设备组合，包括高电压 (>250V) 低电压 (Fairchild MOSFET 通过降低电压峰值和过冲提供极佳的设计可靠性，以减少结电容和反向恢复电荷，无需额外外部元件即可保持系统启动和运行更长时间。N 通道 MDmesh™ SuperMESH™，250V 至 650V，STMicroelectronics
数据手册 --
制造商 Fairchild (飞兆/仙童) ST Microelectronics (意法半导体)
分类 MOS管MOS管
安装方式 Through Hole Through Hole
引脚数 3 3

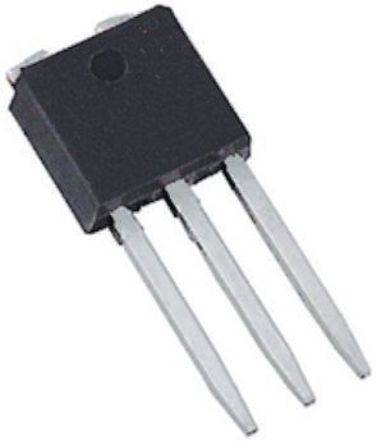

封装 TO-251-3 TO-251-3
通道数 1 1
针脚数 - 3
漏源极电阻 4.70 Ω 3.3 Ω
极性 N-Channel N-Channel
耗散功率 2.5 W 45 W
阈值电压 - 3.75 V
漏源极电压(Vds) 600 V 600 V
连续漏极电流(Ids) 1.90 A 2.40 A
上升时间 25 ns 14 ns
输入电容(Ciss) 235pF @25V(Vds) 311pF @25V(Vds)
额定功率(Max) 2.5 W 45 W
下降时间 28 ns 14 ns
工作温度(Max) 150 ℃ 150 ℃
工作温度(Min) -55 ℃ -55 ℃
耗散功率(Max) 2.5 W 45W (Tc)
额定电压(DC) 600 V -
额定电流 1.90 A -
输入电容 235 pF -
栅电荷 12.0 nC -
漏源击穿电压 600 V -
栅源击穿电压 ±30.0 V -
长度 6.6 mm 6.6 mm
宽度 2.3 mm 2.4 mm
高度 6.1 mm 6.2 mm
封装 TO-251-3 TO-251-3
工作温度 -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ)
产品生命周期 Active Active
包装方式 Tube Tube
RoHS标准 Non-Compliant RoHS Compliant
含铅标准 Lead Free Lead Free
REACH SVHC标准 - No SVHC
REACH SVHC版本 - 2014/06/16
ECCN代码 EAR99 EAR99
