对比图
型号 DO5010H-222MLB SDR1806-2R2ML DO5010H-222MLD

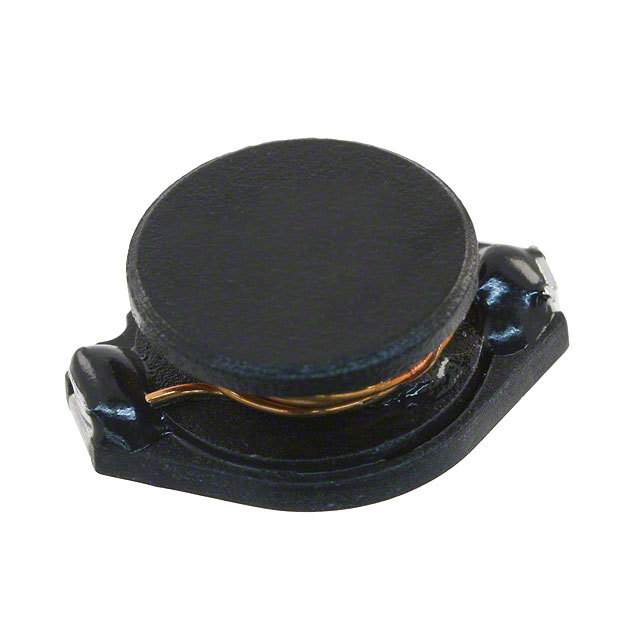

描述 COILCRAFT DO5010H-222MLB 表面贴装功率电感器, AEC-Q200 DO5010H系列, 2.2 µH, ± 20%, 非屏蔽, 6100 µohm, 12 ABOURNS SDR1806-2R2ML 表面贴装功率电感器, SDR1806系列, 2.2 µH, ± 20%, 非屏蔽, 6800 µohm, 9 A18*15*8橄榄功率
数据手册 ---
制造商 Coilcraft (线艺) Bourns J.W. Miller (伯恩斯) Coilcraft (线艺)
分类 贴片电感电感电感
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 - 2 -
封装 18.03mm x 15.24mm x 8mm 18.3mm x 14mm x 6.6mm 18*15*8橄榄功率
额定电流 12 A 9 A 12 A
容差 - ±20 % -
电感 2.2 µH 2.2 µH 2.2 µH
自谐频率 75.0 MHz 55 MHz -
Q值 - 21.0 -
屏蔽 - No -
电感公差 ±20 % ±20 % ±20 %
测试频率 - 100 kHz -
电阻(DC） 6.1 mΩ ≤6.8 mΩ 6.1 mΩ
工作温度(Max) - 125 ℃ -
工作温度(Min) - -40 ℃ -
电阻(DC Max) 0.0061 Ω 0.0068 Ω -
产品系列 do5010h - -
宽度 - 14 mm -
高度 - 6.9 mm -
封装 18.03mm x 15.24mm x 8mm 18.3mm x 14mm x 6.6mm 18*15*8橄榄功率
工作温度 - -40℃ ~ 125℃ -
产品生命周期 Active Active Active
包装方式 Cut Tape (CT) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free Contains Lead
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2015/06/15 2016/06/20 -
