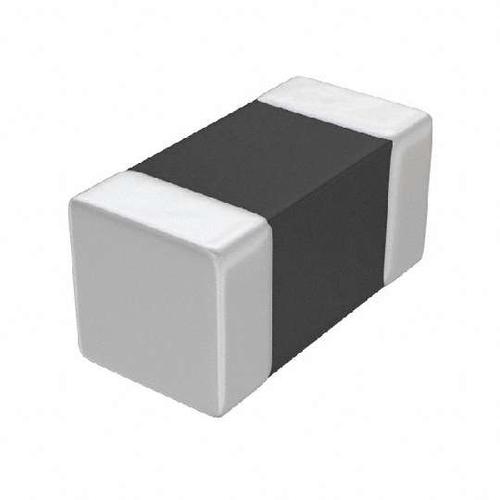

Murata 0402 LQQ15HN 系列高频片式电感器Murata LQG15HN SMD 电感器具有多层结构。 尽管 Q 系数比线绕等效产品低，在诸多产品中，其多层结构仍可在额定电流、尺寸和 L 值容差之间提供最优平衡。 LQGH15HS SMD 电感器高度可靠，且适用于扼流圈、WLAN 网络、射频电路匹配和移动通信设备谐振中的应用。可用于高频率电路 高频率时具有极佳的稳定性 单片结构 ### 表面安装 0402 电感器（扼流圈）
值Inductance| 7.5nH \---|--- 误差Tolerance| ±5% 额定电流Current Rating| 300mA 饱和电流Current - Saturation| 不同频率时的Q值Q @ Frequency| 8 @ 100MHz 自振谐频率SRFFrequency - Self Resonant| 3.9GHz DC电阻DCRDC Resistance DCR| 0.31Ω/Ohm 屏蔽Shielding| 无屏蔽 Unshielded Description & Applications| LQG15HN Series 0402 Size 描述与应用| LQG15HN系列（0402尺寸）
额定电流 300 mA
容差 ±5 %
电感 7.5 nH
自谐频率 3.9 GHz
Q值 8.0
产品系列 LQG
电阻 310 mΩ
共振频率 3.90 GHz
电感公差 ±5 %
测试频率 100 MHz
电阻DC） ≤310 mΩ
额定电流DC 300 mA
工作温度Max 125 ℃
工作温度Min -55 ℃
精度 ±5 %
电阻DC Max 0.31 Ω
安装方式 Surface Mount
引脚数 2
封装公制 1005
封装 0402
长度 1 mm
宽度 0.5 mm
高度 0.5 mm
封装公制 1005
封装 0402
重量 0.001 g
工作温度 -55℃ ~ 125℃
产品生命周期 Active

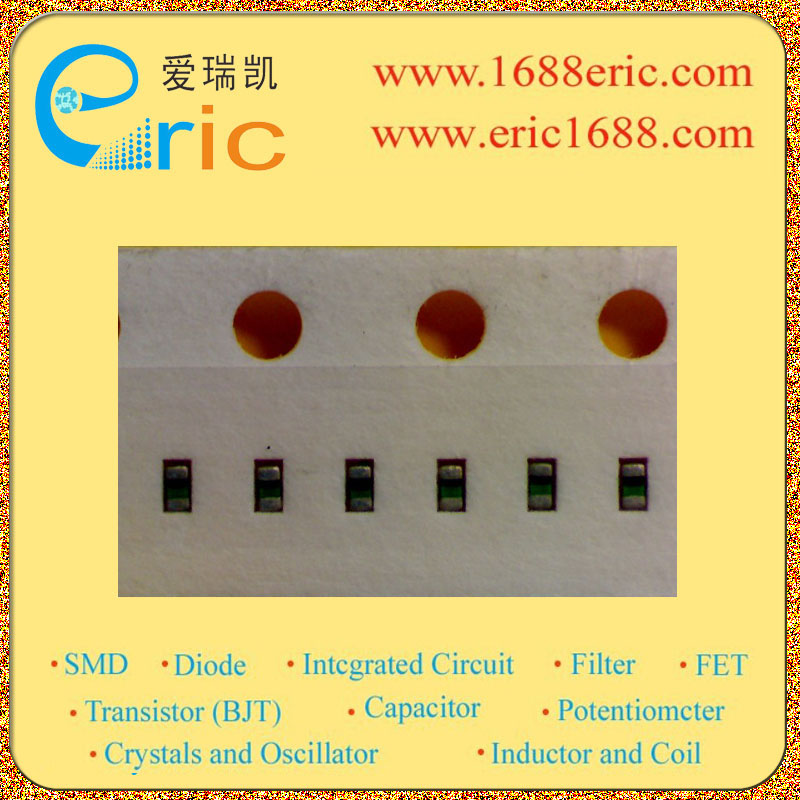

包装方式 Tape & Reel TR
最小包装 10000
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
LQG15HN7N5J02D muRata 村田 | 当前型号 | 当前型号 |
LQW15AN7N5G00D 村田 | 类似代替 | LQG15HN7N5J02D和LQW15AN7N5G00D的区别 |
MLG1005S7N5J 东电化 | 功能相似 | LQG15HN7N5J02D和MLG1005S7N5J的区别 |
