MC100EP11DG概述

ON SEMICONDUCTOR  MC100EP11DG  芯片, 差分扇出缓冲器, ECL, SMD

时钟缓冲器,

### 时钟生成器/缓冲器


得捷:
IC CLK BUFFER 1:2 3GHZ 8SOIC


立创商城:
2 Differential, ECL, 3.3 V / 5.0 V


欧时:
### 时钟缓冲器,ON Semiconductor### 时钟发生器/缓冲器


e络盟:
ON SEMICONDUCTOR  MC100EP11DG  芯片, 差分扇出缓冲器, ECL, SMD


艾睿:
Clock Fanout Buffer 2-OUT 1-IN 1:2 8-Pin SOIC N Tube


Allied Electronics:
Logic, ECL, 3.3 V / 5 V, Differential 1:2 Fanout Buffer, SOIC-8


安富利:
Clock Fanout Buffer 4-OUT 8-Pin SOIC N Rail


Chip1Stop:
Clock Fanout Buffer 2-OUT 8-Pin SOIC N Rail


Verical:
Clock Fanout Buffer 2-OUT 1-IN 1:2 8-Pin SOIC N Tube


Newark:
# ON SEMICONDUCTOR  MC100EP11DG  Clock Buffer, 3 GHz, 3V-5.5V supply, 2 Outputs, SOIC-8


MC100EP11DG中文资料参数规格
技术参数

频率 3 GHz

电源电压DC 3.00V min

无卤素状态 Halogen Free

输出接口数 2

供电电流 35 mA

电路数 1

通道数 1

针脚数 8

输入电流 35.0 mA

最大占空比 50 %

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 3V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 5 mm

宽度 4 mm

高度 1.5 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Each

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

MC100EP11DG引脚图与封装图
MC100EP11DG引脚图

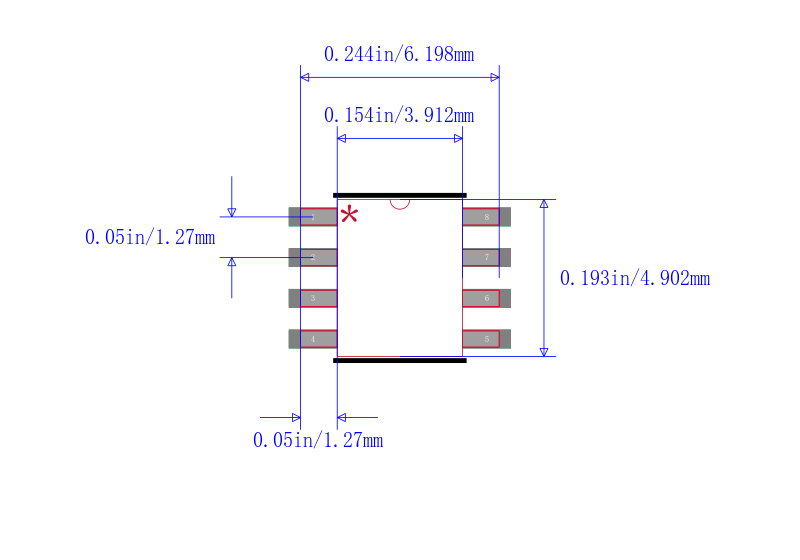

MC100EP11DG封装图
MC100EP11DG封装焊盘图
在线购买MC100EP11DG
型号: MC100EP11DG
描述:ON SEMICONDUCTOR  MC100EP11DG  芯片, 差分扇出缓冲器, ECL, SMD
替代型号MC100EP11DG
型号/品牌 代替类型 替代型号对比

MC100EP11DG

ON Semiconductor 安森美

当前型号

当前型号

MC100EP11DR2G

安森美

类似代替

MC100EP11DG和MC100EP11DR2G的区别

MC100EP11D

安森美

类似代替

MC100EP11DG和MC100EP11D的区别

SN65LVEP11D

德州仪器

功能相似

MC100EP11DG和SN65LVEP11D的区别
