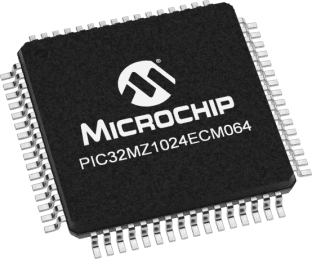

MICROCHIP PIC32MZ1024ECM064-I/PT 微控制器, 32位, 嵌入式连接, PIC32, 200 MHz, 1 MB, 512 KB, 64 引脚, TQFP
PIC32MZxxxEC 嵌入式连接 32 位
PIC32MZxxxEC 系列嵌入式连接微控制器是高性能 32 位设备,利用强大的 MIPS32 microAptiv™ 内核。 包括音频和图形界面的一整套板载外设;高速 USB 和 10/100 以太网界面,提供高速通信。
MPLAB® Harmony 集成软件框架是 Microchip 用于 PIC32 MCU 的开发平台。 此 IDE 是集成的单平台,它将不同驱动程序和库结合在一起,简化了开发,从而缩短了成品上市时间。 有关更多信息,请访问 microchip.com/harmony
### MIPS32 microAptiv™ 内核功能
高达 200 MHz(高达 330 DMIPS)
16 KB I 缓存,4 KB D 缓存
MMU,提供最佳的嵌入式 OS 执行
microMIPS™ 模式,可以减少最多 35% 代码长度
DSP 增强型内核,具有四个 64 位累加器和单周期 MAC
高效代码(C 和组件)体系结构
### 通信接口
兼容 USB 2.0 高速 On-The-Go OTG 控制器,带专用 DMA
10/100 Mbps 以太网 MAC,具有 MII 和 RMII 接口,带专用 DMA
两个 CAN 2.0B 模块 – 仅限 PIC32MZxxxxECHxxx 和 PIC32MZxxxxECMxxx 型号
六个 UART 模块 25 Mbps,支持 LIN 1.2 和 IrDA® 协议
四个或六个 四线 SPI 模块
SQI 可配置为附加 SPI 模块 50 MHz
四个或五个 I2C 模块(多达 1 Mbaud),具有 SMBus 支持
并行主端口 PMP
### 音频和图形界面
图形界面通过外部总线接口 EBI – 仅限 PIC32MZxxxxECHxxx 和 PIC32MZxxxxECMxxx 型号
图形界面通过并行主端口 – 所有型号
通过 I2S、LJ 和 RJ 进行音频数据通信
音频控制接口通过 SPI 和 I2C
音频主时钟:分数时钟频率,具有 USB 同步
### 其他亮点
加密引擎 - 仅限 PIC32MZxxxxECMxxx 型号
随机编号发生器 RNG
直接内存访问 DMA
50 MHz 串行四路接口 SQI 存储器接口
50 MHz 外部总线接口 EBI 存储器接口 - 仅限 PIC32MZxxxxECHxxx 和 PIC32MZxxxxECMxxx 型号
10 位模拟到数字转换器 ADC – 24、40 或 48 通道
两个比较器,具有 32 可编程电压参考
温度传感器,具有 ±2ºC 精确度
九个 16 位计时器 – 可配置为多达四个 32 位计时器
九个输出比较 OC 和输入比较 IC 模块
实时时钟和日历 RTCC 模块
内部振荡器
可编程 PLL 和振荡器时钟源
故障安全时钟监控器 FSCM
独立监控计时器 WDT 和不通电计时器 DMT
快速唤醒和启动
低功率模式(睡眠和怠速)
集成电源开启重置和掉电重置
外设引脚选择 PPS
频率 200 MHz
针脚数 64
时钟频率 200 MHz
RAM大小 512 KB
位数 32
模数转换数ADC 1
输入/输出数 46 Input
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压Max 3.6 V
电源电压Min 2.3 V
安装方式 Surface Mount
引脚数 64
封装 TQFP-64
长度 10 mm
宽度 10 mm
高度 1.05 mm
封装 TQFP-64
工作温度 -40℃ ~ 85℃ TA
产品生命周期 Unknown
包装方式 Tray
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
ECCN代码 5A992.c
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
PIC32MZ1024ECM064-I/PT Microchip 微芯 | 当前型号 | 当前型号 |
PIC32MZ1024ECM064T-I/PT 微芯 | 类似代替 | PIC32MZ1024ECM064-I/PT和PIC32MZ1024ECM064T-I/PT的区别 |
