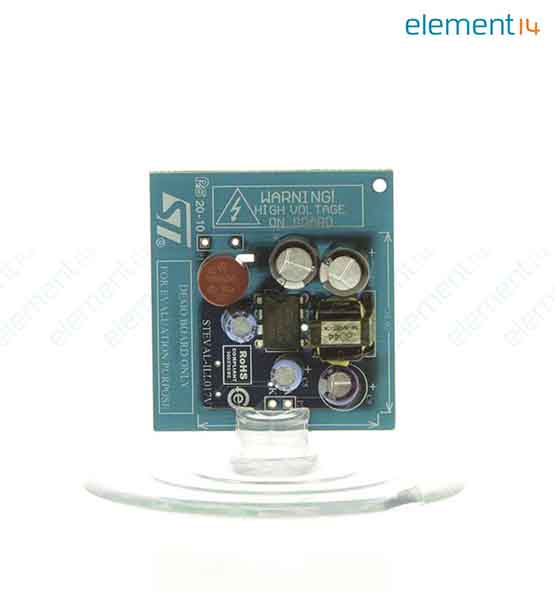

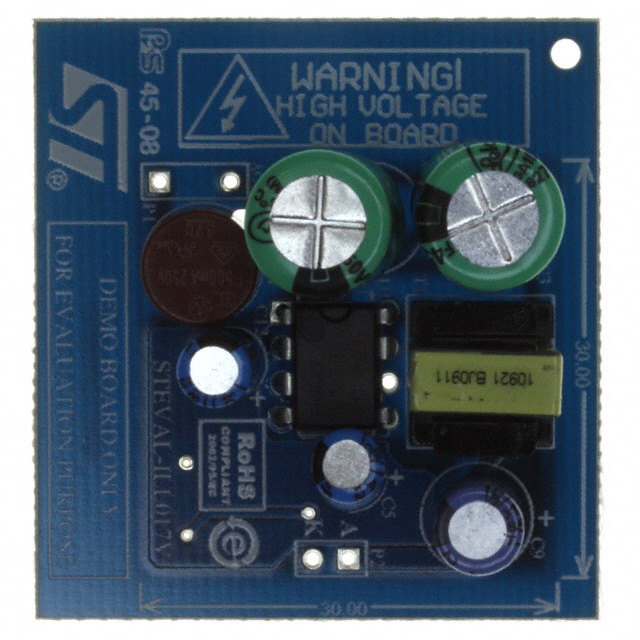

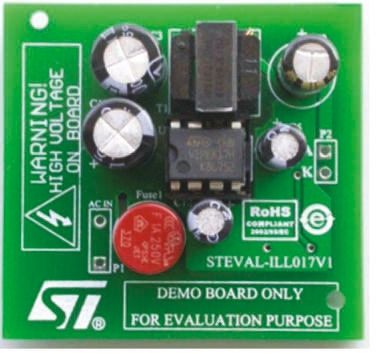

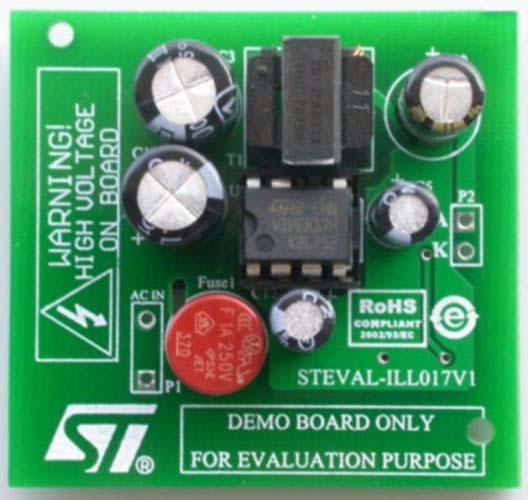

STEVAL-ILL017V1

STMICROELECTRONICS  STEVAL-ILL017V1.  演示板, 发光二极管驱动器

演示板是一个2W的非隔离离线恒流LED驱动器, 基于VIPer17. 此电路板输入电压为176V至264V交流电, 来自7V直流电源的500mA恒定电流, 适合支持两个串行LED灯. VIPer17设备为一个离线转换器, 带有一个800V的坚固耐用电源, 一个PWM控制器, 过流保护, 过压保护, 过载保护, 迟滞热关断保护, 软启动和排出故障后的安全自动重启. 掉电保护功能内置在高压启动中. 突发模式操作和设备的超低损耗结合, 满足待机节能的需求. 先进的频率抖动降低EMI滤波器的成本.

.

800V雪崩坚固的电源部分

.

为LED灯提供500mA恒流

.

高精度恒流, +/- 5%公差

.

过温保护

.

LED开路保护

.

LED短路保护

.

PWM运行, 带低EMI频率抖动

.

备用电源50mW, 265VAC

.

可调精确过压保护

.

故障状况后安全自动重启
