SN74LVT543PWR参数规格_中文资料_数据手册PDF

SN74LVT543PWR概述

3.3 -V ABT八路户籍收发器，三态输出 3.3-V ABT OCTAL REGISTERED TRANSCEIVERS WITH 3-STATE OUTPUTS

收发器，非反相 1 元件 8 位每元件三态 Output 24-TSSOP

得捷:
IC TXRX NON-INVERT 3.6V 24TSSOP

贸泽:
Bus Transceivers 3.3V ABT Octal Reg Trncvr W/3-St Otpt

艾睿:
Bus XCVR Single 8-CH 3-ST 24-Pin TSSOP T/R

安富利:
Bus XCVR Single 8-CH 3-ST 24-Pin TSSOP T/R

Chip1Stop:
Bus XCVR Single 8-CH 3-ST 24-Pin TSSOP T/R

Verical:
Bus XCVR Single 8-CH 3-ST 24-Pin TSSOP T/R

Win Source:
IC REGISTERED TRANSCVR 24TSSOP

SN74LVT543PWR中文资料参数规格

技术参数

电源电压DC 3.30 V

电路数 8

通道数 8

位数 8

耗散功率 1.7 W

静态电流 8.8 mA

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 700 mW

电源电压 2.7V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 24

封装 TSSOP-24

外形尺寸

长度 7.8 mm

宽度 4.4 mm

高度 1.15 mm

封装 TSSOP-24

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Not Recommended for New Designs

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

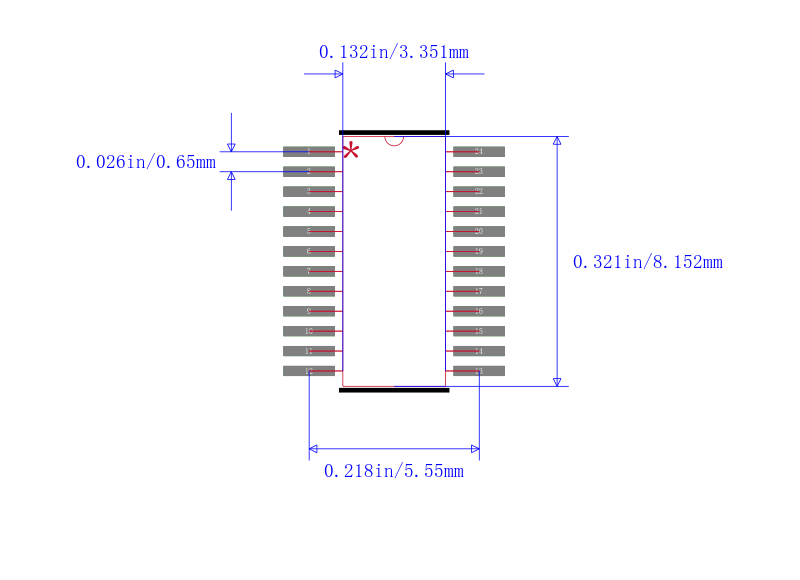

SN74LVT543PWR引脚图与封装图

在线购买SN74LVT543PWR

型号： SN74LVT543PWR

制造商： TI 德州仪器

描述：3.3 -V ABT八路户籍收发器，三态输出 3.3-V ABT OCTAL REGISTERED TRANSCEIVERS WITH 3-STATE OUTPUTS

立即咨询

替代型号SN74LVT543PWR

型号/品牌	代替类型	替代型号对比
SN74LVT543PWR TI 德州仪器	当前型号	当前型号
SN74LVTH543PWR 德州仪器	类似代替	SN74LVT543PWR和SN74LVTH543PWR的区别
SN74LVTH543IPWREP 德州仪器	类似代替	SN74LVT543PWR和SN74LVTH543IPWREP的区别
SN74LVTH543PW 德州仪器	类似代替	SN74LVT543PWR和SN74LVTH543PW的区别
