SN74LS10DG4参数规格_中文资料_数据手册PDF

SN74LS10DG4概述

三路 3 输入正与非门 14-SOIC 0 to 70

与非门 IC 3 通道 - 14-SOIC

得捷:
IC GATE NAND 3CH 3-INP 14SOIC

贸泽:
Logic Gates Triple 3 input pos NAND gates

艾睿:
NAND Gate 3-Element 3-IN Bipolar 14-Pin SOIC Tube

Chip1Stop:
NAND Gate 3-Element 3-IN Bipolar 14-Pin SOIC Tube

Verical:
NAND Gate 3-Element 3-IN Bipolar 14-Pin SOIC Tube

德州仪器TI:
3-ch, 3-input, 4.75-V to 5.25-V bipolar NAND gates

Win Source:
IC GATE NAND 3CH 3-INP 14SOIC / NAND Gate IC 3 Channel 14-SOIC

SN74LS10DG4中文资料参数规格

技术参数

电源电压DC 4.75V ~ 5.25V

输出接口数 1

输出电流 8.00 mA

电路数 3

位数 3

传送延迟时间 15.0 ns

电压波节 5.00 V

逻辑门个数 3

输出电流驱动 -50.0 µA

输入数 3

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.75V ~ 5.25V

电源电压Max 5.25 V

电源电压Min 4.75 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.65 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-14

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

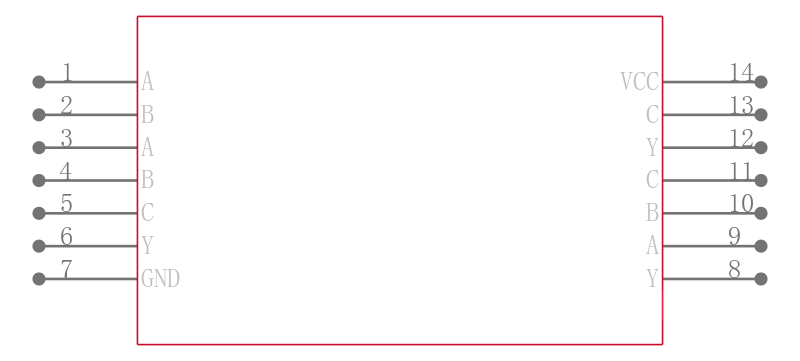

SN74LS10DG4引脚图与封装图

在线购买SN74LS10DG4

型号： SN74LS10DG4

制造商： TI 德州仪器

描述：三路 3 输入正与非门 14-SOIC 0 to 70

立即咨询

替代型号SN74LS10DG4

型号/品牌	代替类型	替代型号对比
SN74LS10DG4 TI 德州仪器	当前型号	当前型号
SN74LS10DR 德州仪器	完全替代	SN74LS10DG4和SN74LS10DR的区别
SN74LS10DRE4 德州仪器	完全替代	SN74LS10DG4和SN74LS10DRE4的区别
SN74LS10DRG4 德州仪器	完全替代	SN74LS10DG4和SN74LS10DRG4的区别
