SN74AC564NSRE4概述

八D型边沿触发触发器具有三态输出 OCTAL D-TYPE EDGE-TRIGGERED FLIP-FLOPS WITH 3-STATE OUTPUTS

Flip Flop 1 Element D-Type 8 Bit Positive Edge 20-SOIC 0.209", 5.30mm Width

得捷:
IC FF D-TYPE SNGL 8BIT 20SO

贸泽:
Flip Flops Octal D-Ty Edge-Trig F-F W/3-State Otpt

Win Source:
IC FF D-TYPE SNGL 8BIT 20SO / Flip Flop 1 Element D-Type 8 Bit Positive Edge 20-SOIC 0.209", 5.30mm Width

SN74AC564NSRE4中文资料参数规格

技术参数

电路数 8

通道数 8

时钟频率 95 MHz

输入电容 4.5 pF

工作温度Max 85 ℃

工作温度Min 40 ℃

电源电压 2V ~ 6V

电源电压Max 6 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

封装 SOIC-20

外形尺寸

长度 12.6 mm

宽度 5.3 mm

高度 1.95 mm

封装 SOIC-20

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

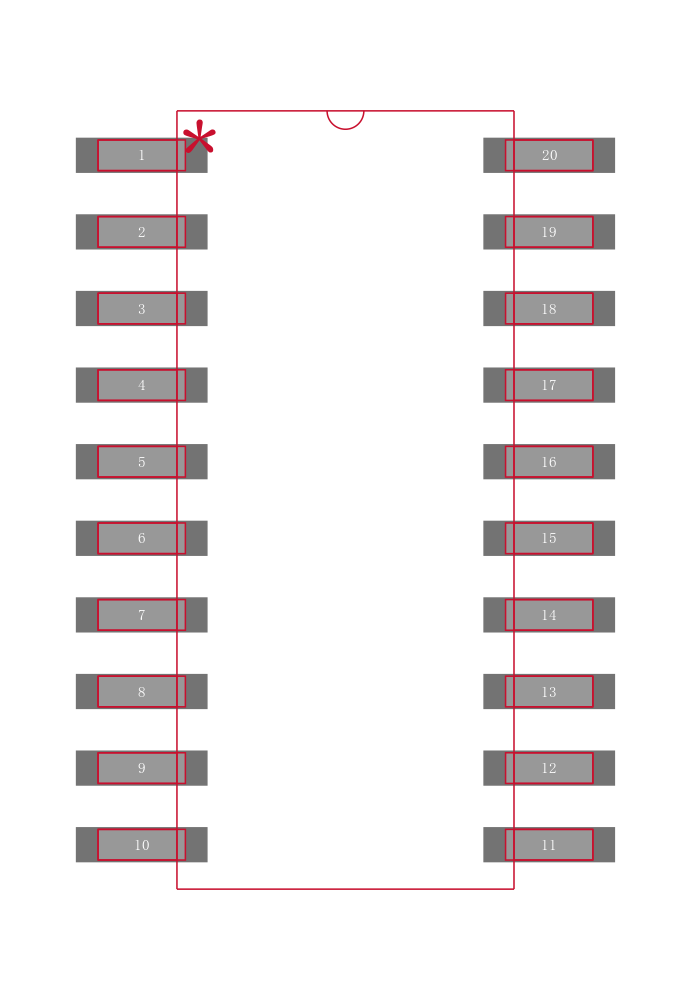

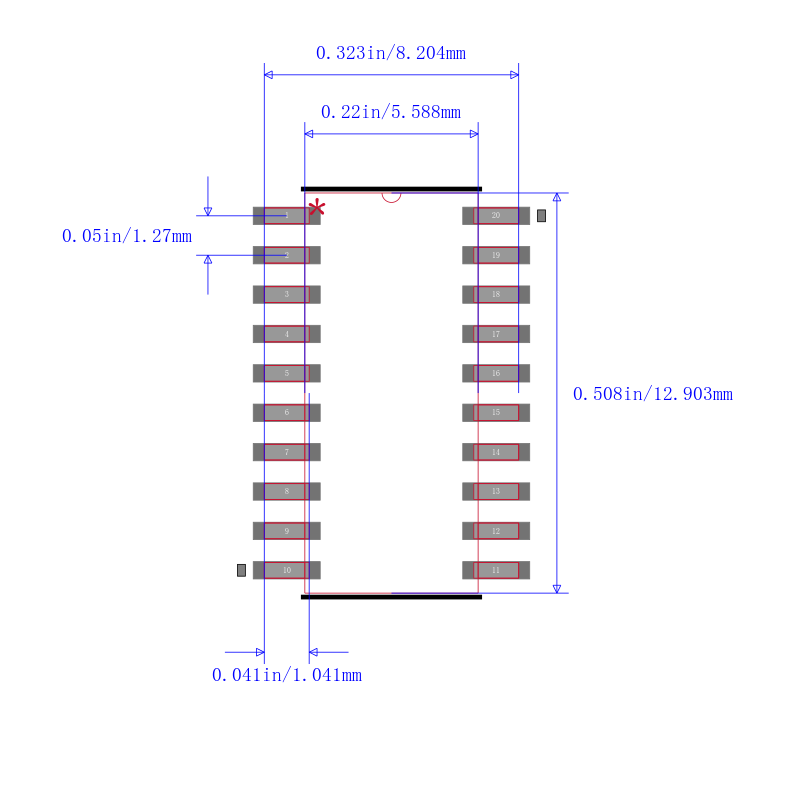

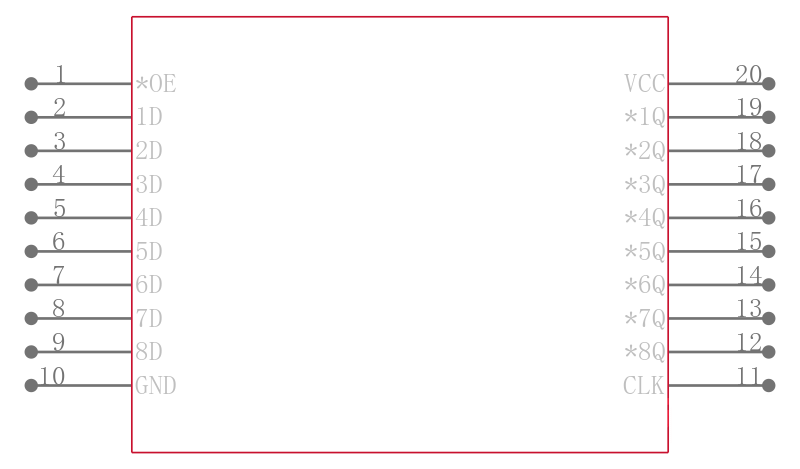

SN74AC564NSRE4引脚图与封装图

在线购买SN74AC564NSRE4

型号： SN74AC564NSRE4

描述：八D型边沿触发触发器具有三态输出 OCTAL D-TYPE EDGE-TRIGGERED FLIP-FLOPS WITH 3-STATE OUTPUTS
