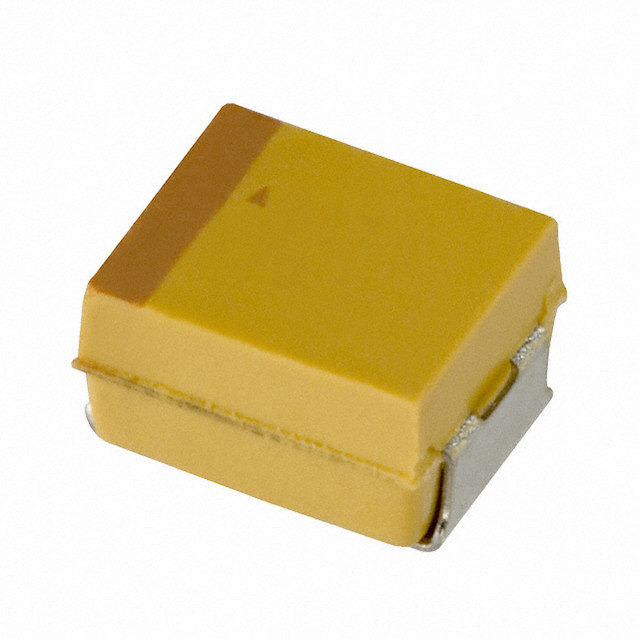

TPS 系列 20 至 50V 直流AVX 的 TPS 系列低 ESR 贴片式电容器，设计主要用于电源应用。 TPS 系列电容器提供 14 种不同的外壳尺寸。低 ESR（等效串联电阻） 高波纹电流能力 低功率和热消散 尺寸 mm --- | L | W | H | W1 | A 外壳代码 | +-0.2 | +-0.2 | +-0.2 | +-0.2 | +-0.3-0.2 A | 3.2 | 1.6 | 1.6 | 1.2 | 0.8 B | 3.5 | 2.8 | 1.9 | 2.2 | 0.8 C | 6 | 3.2 | 2.6 | 2.2 | 1.3 D | 7.3 | 4.3 | 2.9 | 2.4 | 1.3 E | 7.3 | 4.3 | 4.1 | 2.4 | 1.3 V | 7.3 | 6.1 | 3.45 | 3.1 | 1.4 W | 6 | 3.2 | 1.5 | 2.2 | 1.3 ### SMT 125°C
TPS 系列 20 至 50V 直流
的 TPS 系列低 ESR 贴片式器，设计主要用于电源应用。 TPS 系列电容器提供 14 种不同的外壳尺寸。
低 ESR（等效串联电阻）
高波纹电流能力
低功率和热消散
尺寸 mm
---
| L | W | H | W1 | A
外壳代码 | +-0.2 | +-0.2 | +-0.2 | +-0.2 | +-0.3-0.2
A | 3.2 | 1.6 | 1.6 | 1.2 | 0.8
B | 3.5 | 2.8 | 1.9 | 2.2 | 0.8
C | 6 | 3.2 | 2.6 | 2.2 | 1.3
D | 7.3 | 4.3 | 2.9 | 2.4 | 1.3
E | 7.3 | 4.3 | 4.1 | 2.4 | 1.3
V | 7.3 | 6.1 | 3.45 | 3.1 | 1.4
W | 6 | 3.2 | 1.5 | 2.2 | 1.3
额定电压DC 35.0 V
工作电压 35 VDC
电容 1.5 µF
等效串联电阻ESR 2.5 Ω
容差 ±10 %
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压 35 V
安装方式 Surface Mount
引脚数 2
封装公制 3225
封装 1210
长度 3.5 mm
宽度 2.8 mm
高度 1.9 mm
封装公制 3225
封装 1210
介质材料 Tantalum
工作温度 -55℃ ~ 125℃
产品生命周期 Active
包装方式 Tape & Reel TR
最小包装 2000
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
TPSB155K035R2500 AVX 艾维克斯 | 当前型号 | 当前型号 |
TRJB155K035R2500 艾维克斯 | 完全替代 | TPSB155K035R2500和TRJB155K035R2500的区别 |
TPSB155M035R2500 艾维克斯 | 类似代替 | TPSB155K035R2500和TPSB155M035R2500的区别 |
TPSB155M035S2500 艾维克斯 | 类似代替 | TPSB155K035R2500和TPSB155M035S2500的区别 |
