UF4005概述

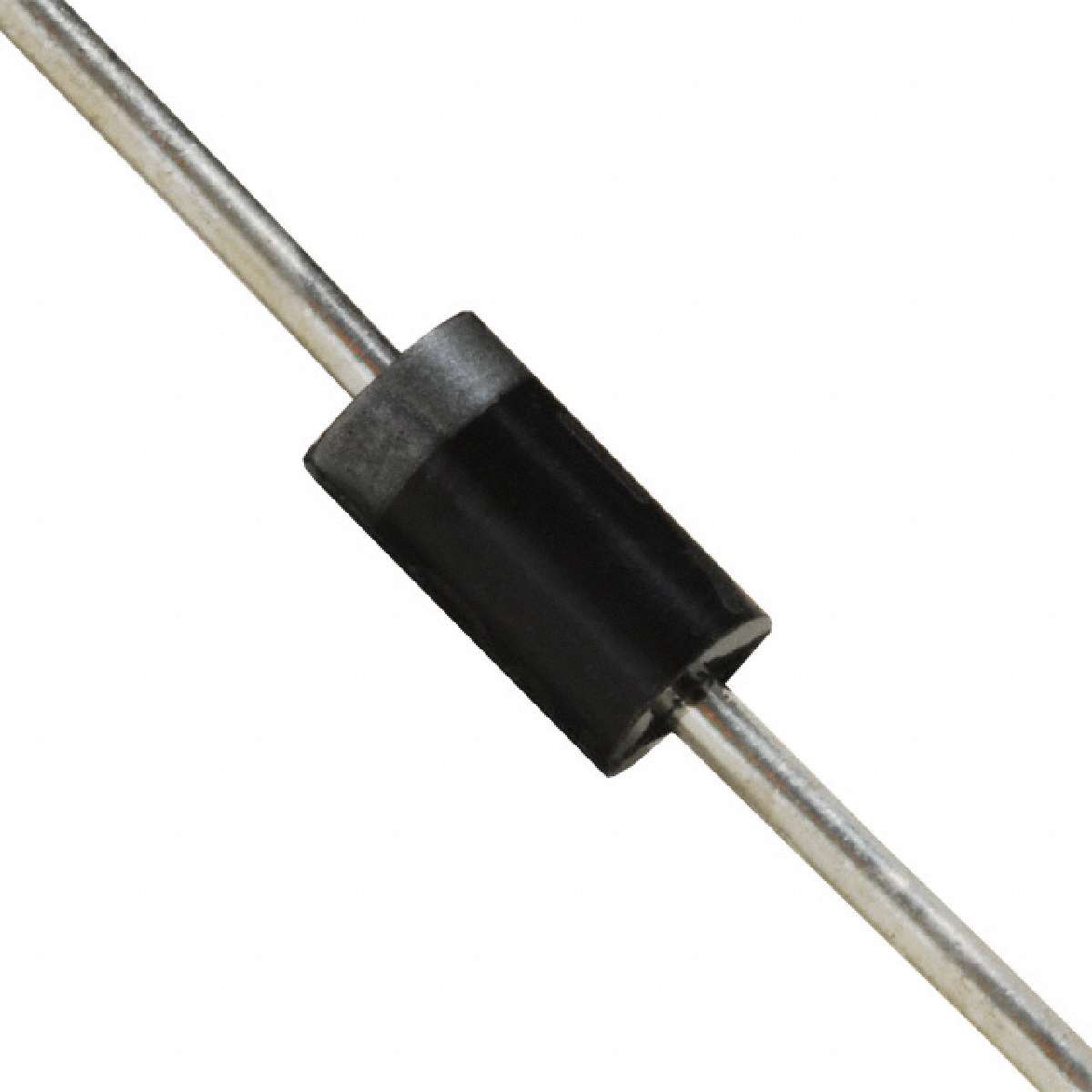

FAIRCHILD SEMICONDUCTOR UF4005 快速/超快功率二极管, 单, 600 V, 1 A, 1.7 V, 75 ns, 30 A

The is an Ultra-fast Recovery Rectifier with glass-passivated junction.

.: Colour band denotes cathode end

.: Low forward voltage drop

.: High surge current capability

.: High reliability

.: High current capability

UF4005中文资料参数规格

技术参数

额定电压DC 600 V

额定电流 1.00 A

电容 17.0 pF

输出电流 ≤1.00 A

正向电压 1.7V @1A

极性 Standard

耗散功率 2.08 W

热阻 60℃/W RθJA

反向恢复时间 75 ns

正向电流 1 A

最大正向浪涌电流（Ifsm） 30 A

正向电压Max 1.7 V

正向电流Max 1 A

工作温度Max 150 ℃

工作温度Min -65 ℃

封装参数

安装方式 Through Hole

引脚数 2

封装 DO-204AL

外形尺寸

长度 5.2 mm

宽度 2.72 mm

高度 2.72 mm

封装 DO-204AL

物理参数

工作温度 -65℃ ~ 150℃

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

在线购买UF4005

型号： UF4005

制造商： Fairchild 飞兆/仙童

描述：FAIRCHILD SEMICONDUCTOR UF4005 快速/超快功率二极管, 单, 600 V, 1 A, 1.7 V, 75 ns, 30 A

立即咨询

替代型号UF4005

型号/品牌	代替类型	替代型号对比
UF4005 Fairchild 飞兆/仙童	当前型号	当前型号
MUR160RLG 安森美	功能相似	UF4005和MUR160RLG的区别
MUR1560G 安森美	功能相似	UF4005和MUR1560G的区别
MUR120G 安森美	功能相似	UF4005和MUR120G的区别
