UCS1001-1-BP-TR

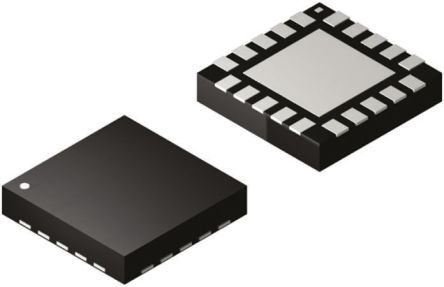

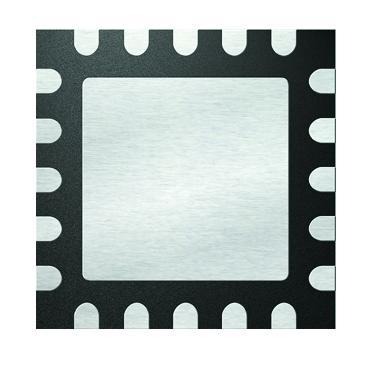

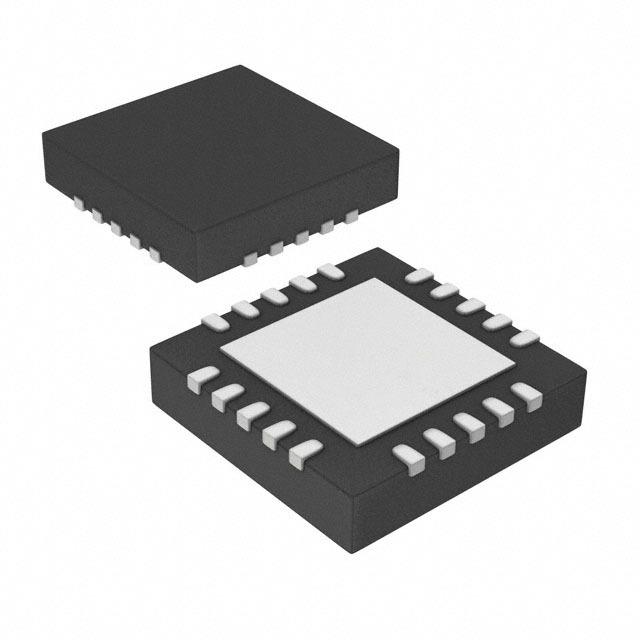

MICROCHIP  UCS1001-1-BP-TR  芯片, USB端口电源控制器, 20QFN

UCS1001-1/2 USB 端口电源控制器，带充电器仿真

的 UCS1001 系列为 USB 端口电源开关，提供精确的电源控制。

这些设计提供分离式电源支持 VS 和 VDD 的选项，确保系统待机状态时低功耗。 在电池供电的应用中，该设备可睡眠或关闭状态检测附件。 在标记“附加检测”之后，系统可决定唤醒和/或提供充电。 包括自动为广泛的便携式/外围设备充电的能力；9 个仿真配置文件可最大化提供的兼容性覆盖。

### 特点

端口电源开关，具有两种电流限制行为

2.9V 至 5.5V 电源电压范围

最大 2.5A 电流（典型值 2.85A），55mΩ 接通电阻

过电流跳闸或恒定电流限制

软开启电路

可选电流限制

动态热管理

欠电压和过电压锁定

反向驱动、反向电压保护

闩锁或自动恢复（小测试电流）故障处理

可选高态有效或低态有效电源开关启用

BC 1.2VBUS 放电端口重新协商功能

可选/自动循环 USB 数据线路充电器仿真配置文件

USB-IF BC1.2 充电下游端口 CDP 和专用充电端口 DCP 模式，中国电信行业标准 YD/T 1591-2009 以及大多数 Apple® Inc.、Samsung 和 RIM® 协议

USB 2.0 高速数据交换（数据传递、SDP 和 CDP 模式下）

9 个预装充电器仿真配置文件，确保外设的最大兼容性覆盖

超低功耗睡眠状态

可选分离式电源支持 VS 和 VDD，确保系统待机状态时低功耗

### 典型应用

笔记本电脑/便携式计算机

平板电脑和电子书阅读器

台式机和显示器

对接站

打印机

交流/直流壁装适配器

### USB 电源开关 IC，Microchip
