VND1NV0413TR

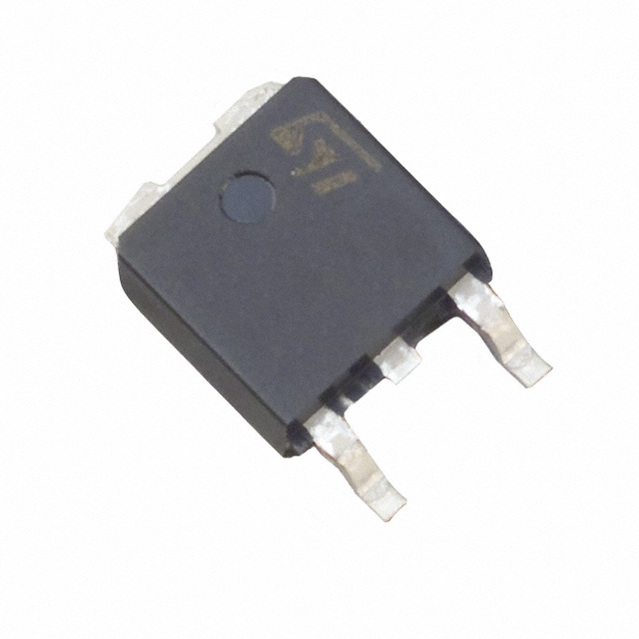

VND1NV0413TR图片1

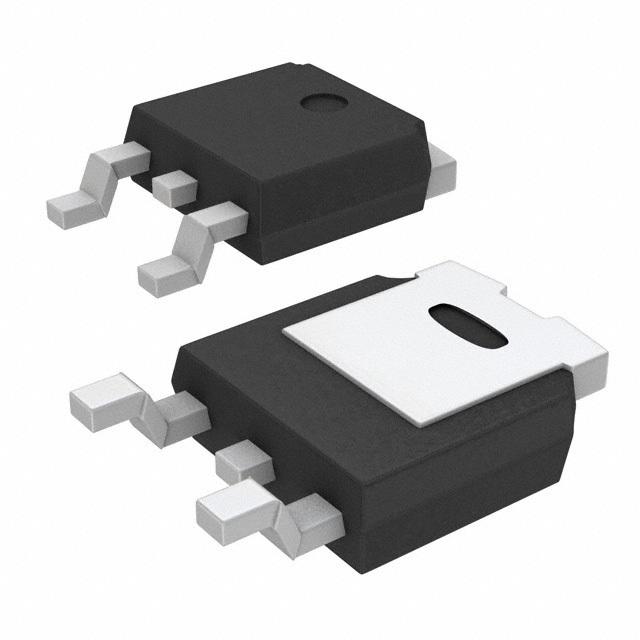

VND1NV0413TR图片2
VND1NV0413TR图片3
VND1NV0413TR图片4
VND1NV0413TR图片5
VND1NV0413TR概述

“ OMNIFET II ” :全AUTOPROTECTED功率MOSFET “OMNIFET II”: FULLY AUTOPROTECTED POWER MOSFET

电源开关/驱动器 1:1 N 通道 1.7A DPAK


得捷:
IC PWR DRIVER N-CHANNEL 1:1 DPAK


艾睿:
Current Limit SW 1-IN 1-OUT to 1.7A Automotive 3-Pin2+Tab TO-252 T/R


VND1NV0413TR中文资料参数规格
技术参数

输出接口数 1

漏源极电阻 250 mΩ

极性 N-Channel

耗散功率 35000 mW

漏源击穿电压 40.0 V

栅源击穿电压 ±20.0 V

连续漏极电流Ids 1.70 A

输出电流Max 1.7 A

输入数 1

耗散功率Max 35000 mW

封装参数

安装方式 Surface Mount

引脚数 3

封装 TO-252-3

外形尺寸

封装 TO-252-3

物理参数

工作温度 -40℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

在线购买VND1NV0413TR
型号: VND1NV0413TR
描述:“ OMNIFET II ” :全AUTOPROTECTED功率MOSFET “OMNIFET II”: FULLY AUTOPROTECTED POWER MOSFET
替代型号VND1NV0413TR
型号/品牌 代替类型 替代型号对比

VND1NV0413TR

ST Microelectronics 意法半导体

当前型号

当前型号

VND1NV04

意法半导体

完全替代

VND1NV0413TR和VND1NV04的区别

VND1NV04TR-E

意法半导体

类似代替

VND1NV0413TR和VND1NV04TR-E的区别

VND1NV04-E

意法半导体

类似代替

VND1NV0413TR和VND1NV04-E的区别
