1-406507-4概述

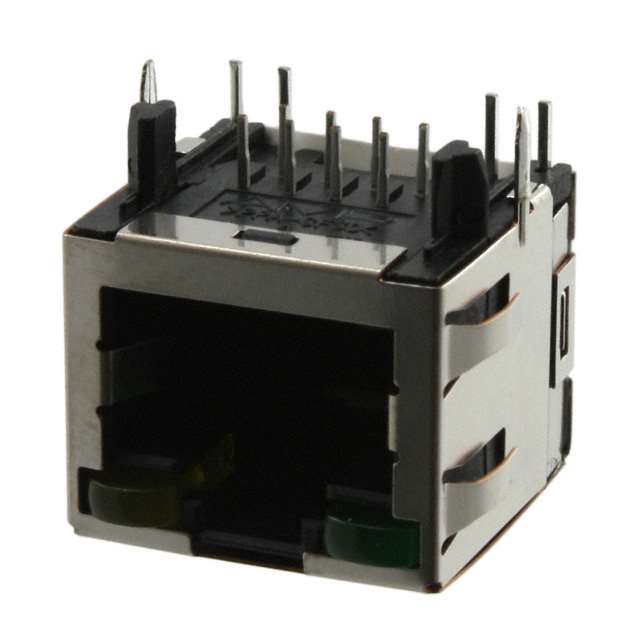

AMP FROM TE CONNECTIVITY  1-406507-4  模制连接器

模块化 - 插孔 8p8c(RJ45,以太网) 90°角(直角) 屏蔽式,EMI指 Cat5


得捷:
CONN MOD JACK 8P8C R/A SHIELDED


立创商城:
1-406507-4


e络盟:
模制连接器


艾睿:
Conn RJ-45 F 8 POS 2.03mm Solder RA Thru-Hole 12 Terminal 1 Port Cat 5 Box/Tray


安富利:
Conn RJ-45 F 8 POS 2.03mm Solder RA Thru-Hole 12 Terminal 1 Port Tray Cat 5


Chip1Stop:
Conn RJ-45 F 8 POS 2.03mm Solder RA Thru-Hole 12 Terminal 1 Port Tray Cat 5


Verical:
Conn RJ-45 F 8 POS 2.03mm Solder RA Thru-Hole 12 Terminal 1 Port Cat 5 Tray


Newark:
# AMP - TE CONNECTIVITY  1-406507-4  Modular Connector, Cat5, RJ45, Jack, 8 Contacts, 8 Positions, 1 Ports


MASTER:
Conn RJ-45 F 8 POS 2.03mm Solder RA Thru-Hole 12 Terminal 1 Port Cat 5 Tray


Powell:
PCB Mounted Jacks - Single Port, Multi-port and Stacked


Online Components:
IMJ,1X1,P GRD,INSLT,LEDY/GSN


Electro Sonic:
IMJ,1X1,P GRD,INSLT,LEDY/GSN


1-406507-4中文资料参数规格
技术参数

触点数 8

极性 Male

触点电镀 Gold, Tin over Nickel

排数 1

方向 Right Angle

易燃性等级 UL 94 V-0

针脚数 8

屏蔽 Yes

额定电流Max 1.5A/触头

工作温度Max 85 ℃

工作温度Min -40 ℃

额定电压Max 150 VAC

封装参数

安装方式 Through Hole

封装 -

外形尺寸

长度 17.86 mm

宽度 15.75 mm

高度 14.54 mm

封装 -

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -40℃ ~ 85℃

外壳材质 Thermoplastic

其他

产品生命周期 Active

包装方式 Tray

制造应用 Signal

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

海关信息

ECCN代码 EAR99

HTS代码 8536694040

数据手册

1-406507-4引脚图与封装图

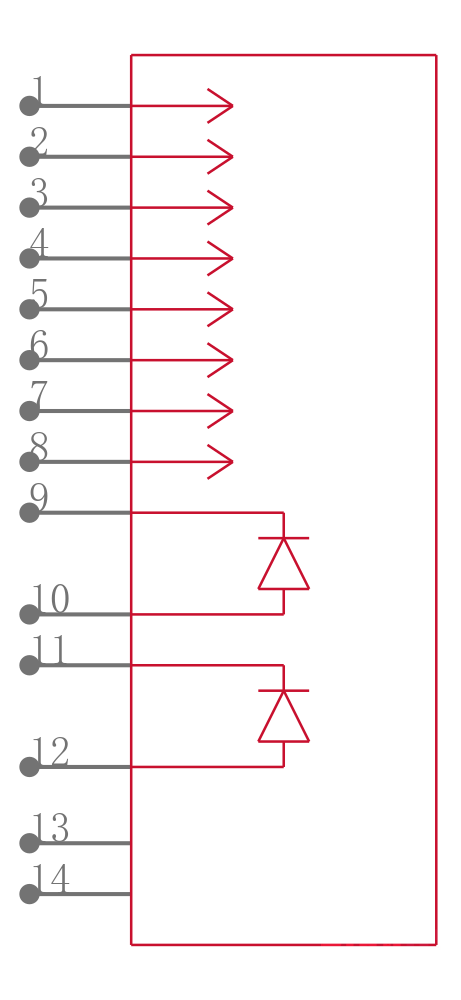

1-406507-4引脚图

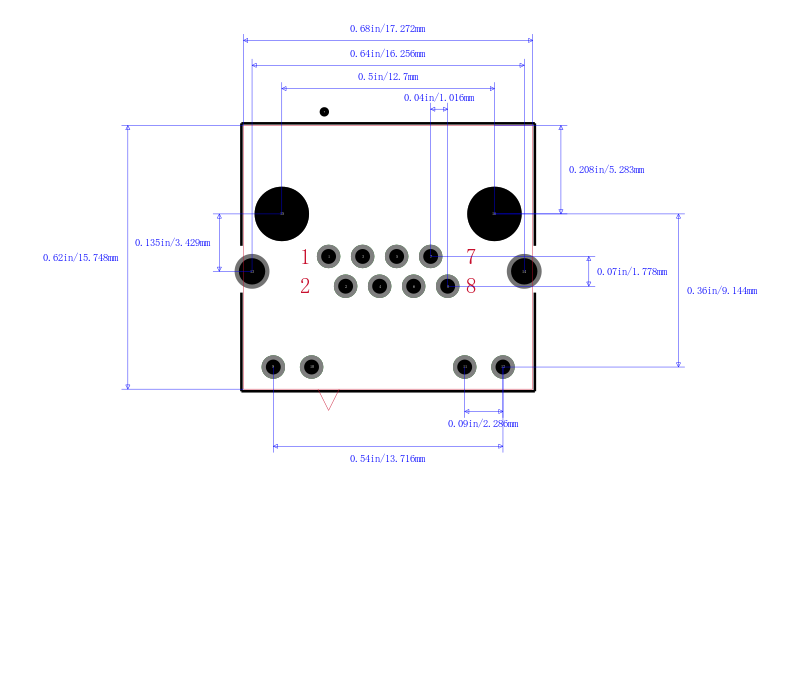

1-406507-4封装图

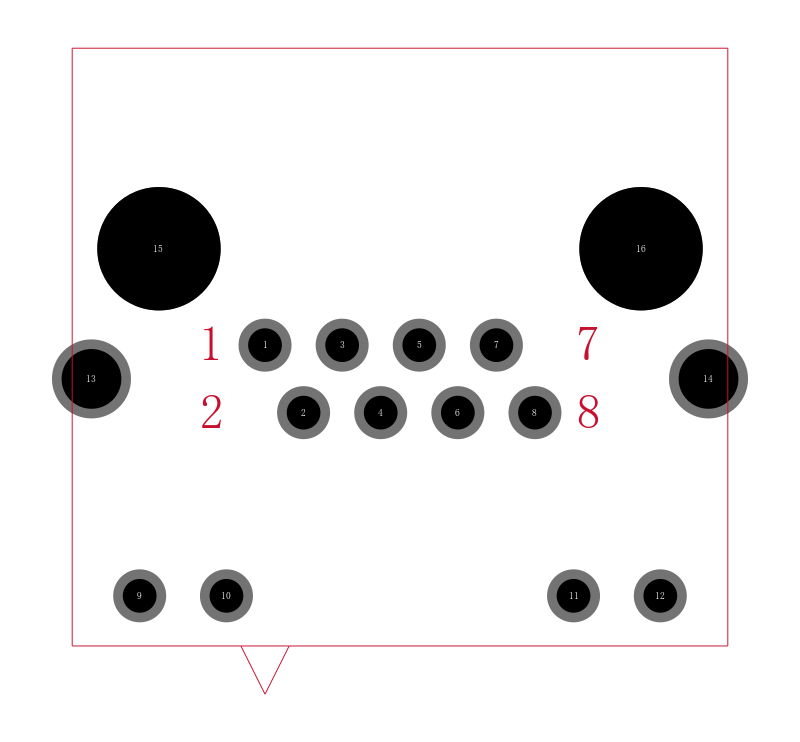

1-406507-4封装焊盘图
在线购买1-406507-4
型号: 1-406507-4
描述:AMP FROM TE CONNECTIVITY  1-406507-4  模制连接器
替代型号1-406507-4
型号/品牌 代替类型 替代型号对比

1-406507-4

TE Connectivity 泰科

当前型号

当前型号

SPC19835

Multicomp

功能相似

1-406507-4和SPC19835的区别
