106775-1

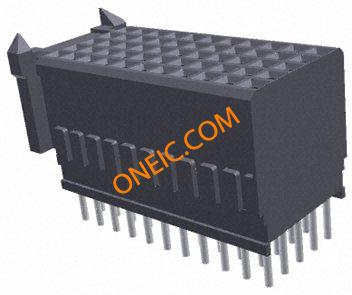

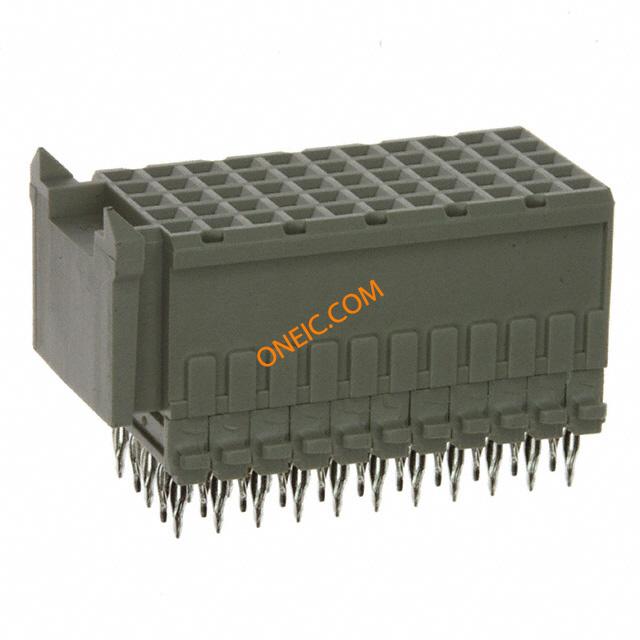

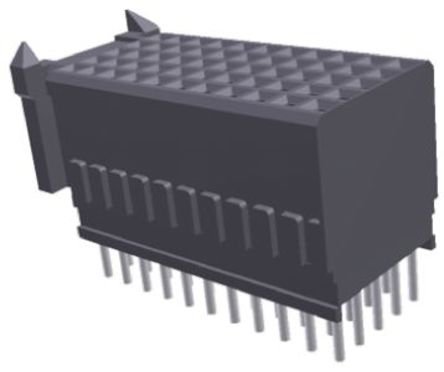

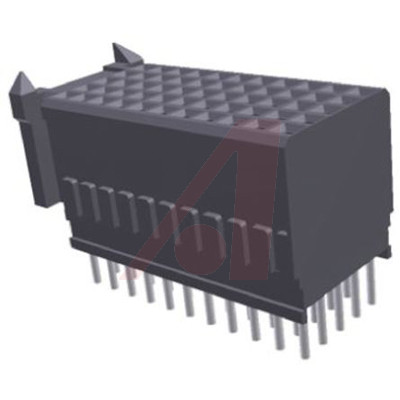

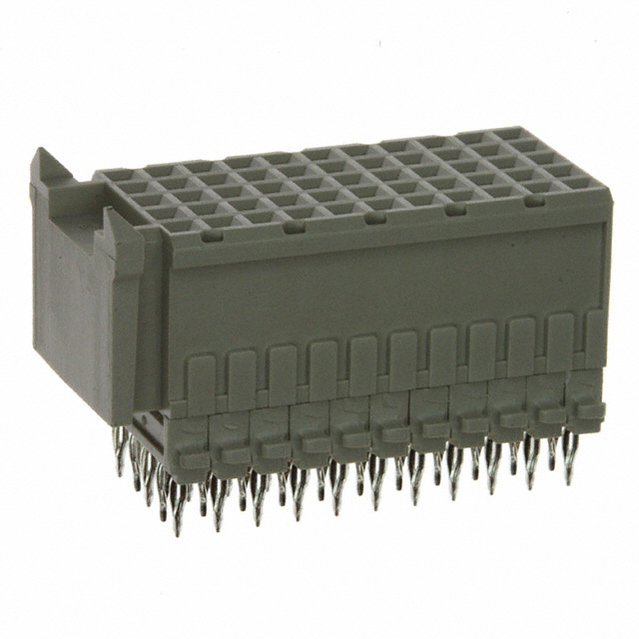

TE Connectivity Z-PACK™ HM 2mm C 型背板连接器Z-PACK™ HM 2mm C 型背板直角和垂直安装管座和插座连接器，用于 2mm HM 接口，提供自由或固定板印刷电路板安装，带接地复位屏蔽选项、操作引脚柱触点和 CompactPCI 选项，有关详细信息，请参见附加数据表。 这些 Z-PACK™ 硬公制 C 型背板连接器，具有 UL 94V-0 聚酯外壳，带各种配接对准选项，包括导向片和极化销，并提供标准串扰。### TE Connectivity AMP Z-PACK™ 系列Z-PACK 2 mm HM 互连系统设计为两件式系统，用于自由板（子板或印刷电路板）和固定板（主板、背板或后面板）的连接，以及通过固定板馈通连接。

Z-PACK™ HM 2mm C 型背板

Z-PACK™ HM 2mm C 型背板直角和垂直安装管座和插座连接器，用于 2mm HM 接口，提供自由或固定板印刷电路板安装，带接地复位屏蔽选项、操作引脚柱触点和 CompactPCI 选项，有关详细信息，请参见附加数据表。 这些 Z-PACK™ 硬公制 C 型背板连接器，具有 UL 94V-0 聚酯外壳，带各种配接对准选项，包括导向片和极化销，并提供标准串扰。

补充数据

---

**库存号**

|

**制造商部件号**

|

**说明**

|

**排数**

|

**触点配置**

|

**CompactPCI**

|

**安装样式**

|

**加载排数**

|

**屏蔽类型**

|

**配接对准**

718-9150

| 5106012-1 | C 型 55 路直角管座 | 5 | 操作引脚柱，信号 | 否 | 自由板，前部配接级别 1 | - | 无 | 无

719-8703

| 100161-1 | C 型 55 路直角插座 | 5 | 操作引脚柱，信号 | 否 | 自由板 AMP 标准选件 1 | B、A、C、E、D | 无 | 导向片

719-8707

| | C 型 55 路垂直插座 | 5 | 信号 | 否 | 固定板、自由板 | - | 无 | 无

739-1003

| 352115-1 | C 型 55 路直角插座 | 5 | 操作引脚柱，信号 | 是 | 自由板 | A、E、B、C、D | 接地回路屏蔽，上 | 多功能中心

739-1007

| 5352115-1 | C 型 55 路直角插座 | 5 | 操作引脚柱，信号 | 是 | 自由板 | E、D、C、B、A | 接地回路屏蔽，上 | 多功能中心

782-5250

| 106012-1 | C 型 55 路直角管座 | 5 | 操作引脚柱，信号 | 否 | 自由板，前部配接级别 1 | - | 无 | 无

864-3298

| 106081-1 | C 型 77 路垂直管座 | 5 + 2 | 操作引脚柱，信号 | 否 | 固定板，前部配接级别 1 | A、Z、F、E、D、C、B | 接地回路屏蔽 | 极化销

864-3905

| 5100161-1 | C 型 55 路直角插座 | 5 | 操作引脚柱，信号 | 否 | 自由板 AMP 标准选件 1 | E、D、C、B、A | 无 | 导向片
