2300LL-100-V-RC参数规格_中文资料_数据手册PDF

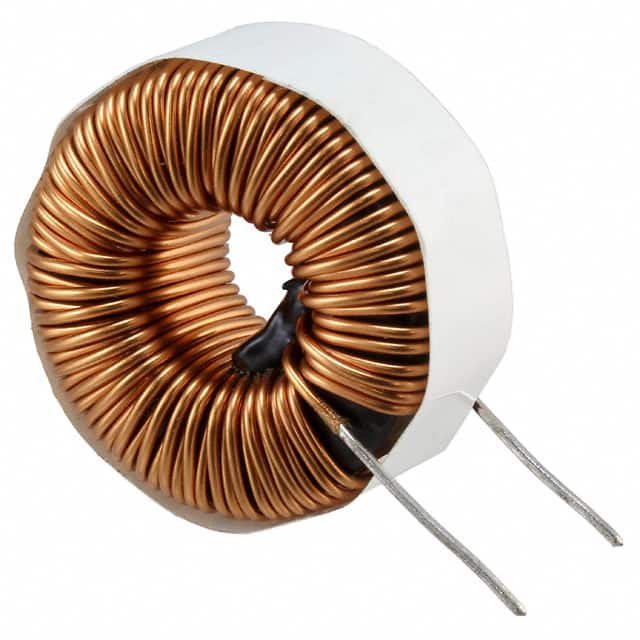

2300LL-100-V-RC概述

Inductor High Current Toroid 10uH/5.8uH 15% 1kHz 20.8A 4mOhm DCR RDL

屏蔽环形器 4 毫欧最大径向，垂直（开放式）

得捷:
FIXED IND 10UH 20.8A 4 MOHM TH

立创商城:
10uH ±20% 20.8A 4mΩ

艾睿:
Inductor High Current Toroid 10uH/5.8uH 15% 1KHz 20.8A 0.004Ohm DCR RDL

Electro Sonic:
Inductor High Current Toroid 10uH/5.8uH 15% 1KHz 20.8A 4mOhm DCR RDL

2300LL-100-V-RC中文资料参数规格

技术参数

额定电流 20.8 A

容差 15 %

电感 5.8µH, 10µH OCL

屏蔽 No

测试频率 1 kHz

电阻DC） ≤4 mΩ

工作温度Max 125 ℃

工作温度Min -55 ℃

电阻DC Max 4 mΩ

封装参数

安装方式 Through Hole

封装 Radial

外形尺寸

宽度 0.65 in

高度 32.5 mm

直径 32.5 mm

脚长度 12.7 mm

封装 Radial

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买2300LL-100-V-RC

型号： 2300LL-100-V-RC

制造商： Bourns J.W. Miller 伯恩斯

描述：Inductor High Current Toroid 10uH/5.8uH 15% 1kHz 20.8A 4mOhm DCR RDL
