SJ-3505

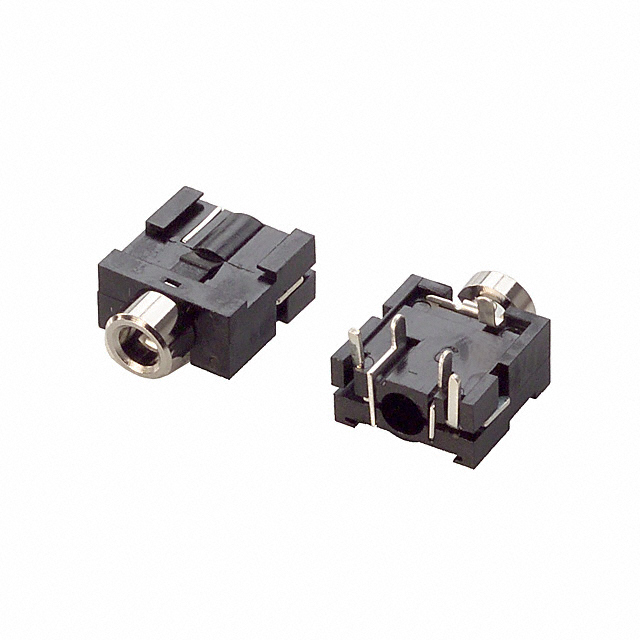

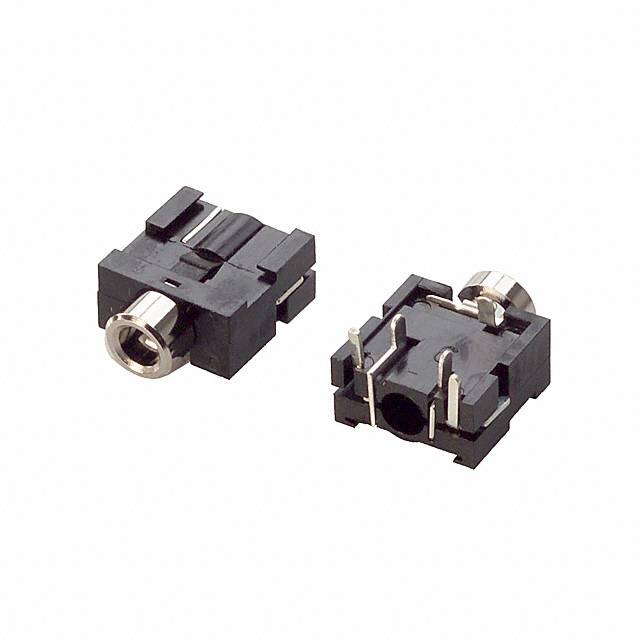

SJ-3505图片1
SJ-3505图片2
SJ-3505图片3
SJ-3505图片4
SJ-3505概述

3.5 mm 5 引脚 PCB 通孔

3.50mm 0.141", 1/8", Mini Plug - Headphone Phone Jack Stereo 3 Conductor, TRS Connector Solder


得捷:
CONN JACK STEREO 3.5MM R/A


艾睿:
Conn 3.5MM Stereo Jack RCP 3 POS Solder RA Thru-Hole 5 Terminal 1 Port


富昌:
Stereo Audio Jack 3.5 mm 5 Pin PCB Through Hole


Chip1Stop:
audio jack, 3.5 mm, rt, stereo, through hole, 2 switches Conn 3.5MM Stereo Jack F 5 POS Solder RA Thru-Hole 5 Terminal 1 Port


SJ-3505中文资料参数规格
技术参数

触点数 5

极性 Female

方向 Horizontal

安装角度 90.0 °

屏蔽 No

额定电流Max 1 A

额定电压Max 12 VDC

额定电压 12 VDC

输入电压 15VDC ~ 32VDC

封装参数

安装方式 Through Hole

外形尺寸

高度 5 mm

直径 3.50 mm

物理参数

外壳颜色 Black

颜色 Black

工作温度 -25℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

SJ-3505引脚图与封装图

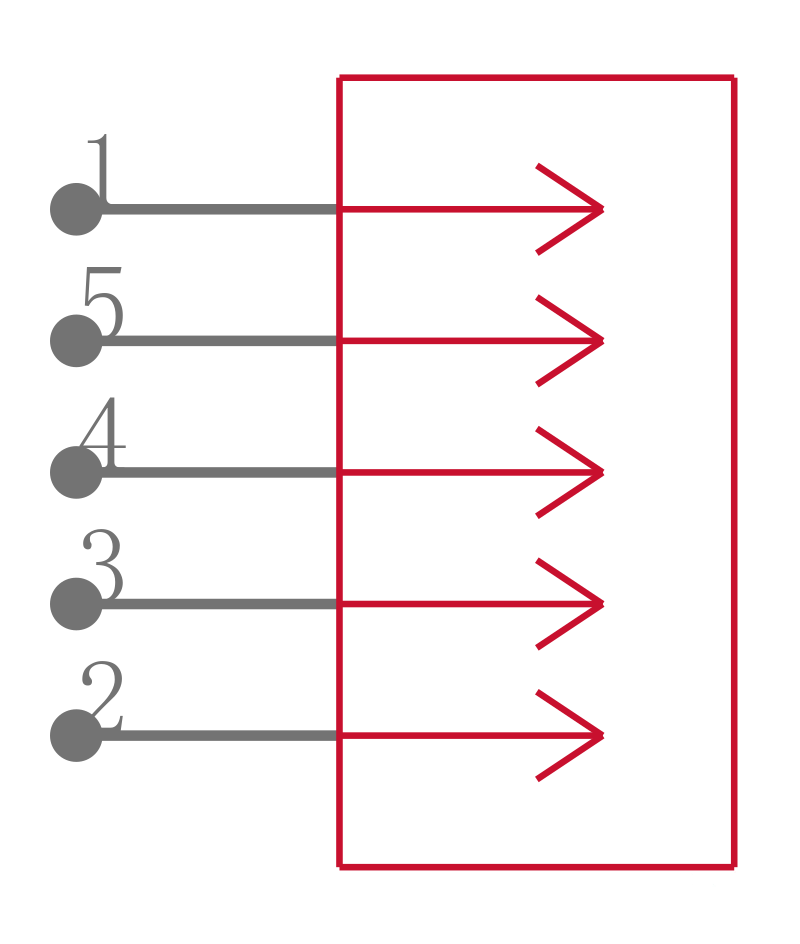

SJ-3505引脚图

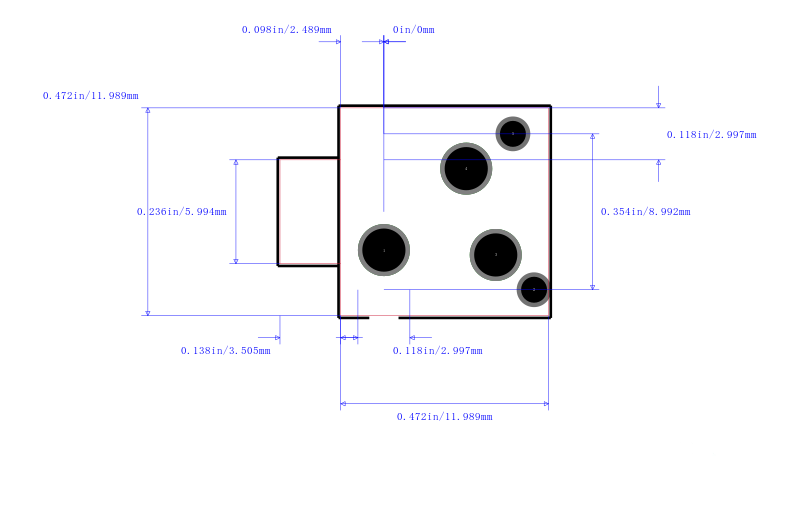

SJ-3505封装图

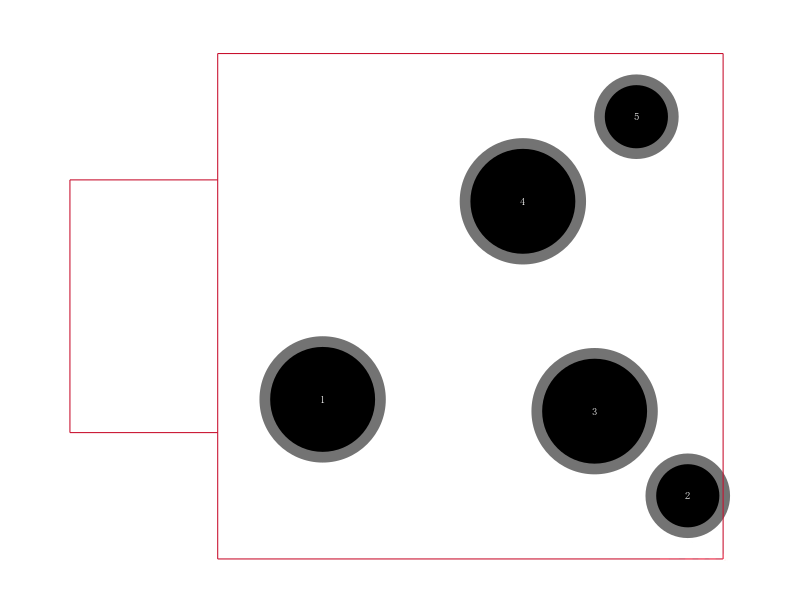

SJ-3505封装焊盘图
在线购买SJ-3505
型号: SJ-3505
制造商: CUI
描述:3.5 mm 5 引脚 PCB 通孔
