TE Connectivity 商用 MATE-N-LOK 印刷电路板垂直引脚管座商用 MATE-N-LOK 印刷电路板垂直引脚管座 触点为预镀锡 标准尾线，适用于 1.57mm 印刷电路板厚度

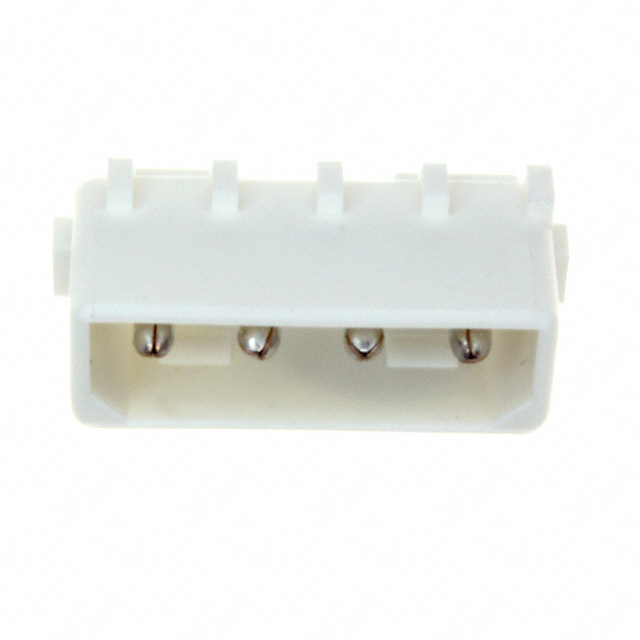

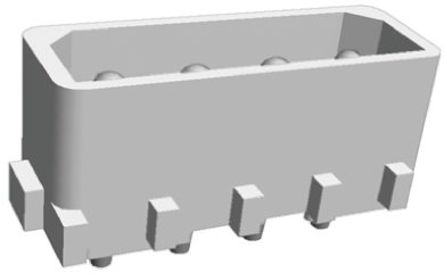

5.08 mm 商用 MATE-N-LOK 垂直印刷电路板管座
商用 MATE-N-LOK 垂直安装印刷电路板管座连接器具有 5.08mm 节距，用于线对板应用。这些商用 MATE-N-LOK 印刷电路板管座精密模制，实现精确容差，且内置触点稳定和自动对齐功能。外壳由尼龙制成，完全经极化，可防止错配。这些商用 MATE-N-LOK 印刷电路板管座具有一体式制动锁或正向锁定设备，可在振动和冲击恶劣条件下保持固定在一起。触点采用清洁设计，无锋利的凸起部分，而不会阻碍插入或损坏外壳。
### 特点和优势
精密模制，实现精确容差
触点稳定和自动对齐功能
极化以防止错配
制动和正向锁定闩锁，用于牢固配接连接
清洁触点设计
低插入力和拔出力
### 标准
管座符合 MIL-STD 202 方法 208 可焊接性标准
### TE Connectivity 商用 MATE-N-LOK 系列
TE Connectivity 的 Mate-N-Lok 商用系列连接器具有广泛的应用，包括线对线和线对板的压接和 IDC 端接。 商用系列的 Mate N Lok 连接器的特殊功能包括：
完全极化尼龙外壳
简易空心标识
仅需低插入/拔出力
内置触点稳定和自动对齐功能
锁定设备为设计的一部分
在振动和冲击恶劣条件下，连接器部分会保持固定在一起
触点数 4
极性 Male
触点电镀 Tin
额定电流 13 A
绝缘电阻 1000 MΩ
排数 1
方向 Vertical
电路数 4
易燃性等级 UL 94 V-0
针脚数 4
拔插次数 50
安装角度 180 °
额定电流Max 13A/触头
工作温度Max 85 ℃
工作温度Min -55 ℃
额定电压 250VAC, 250VDC
安装方式 Through Hole
引脚间距 5.08 mm
长度 23.2 mm
宽度 8.38 mm
高度 10.29 mm
引脚间距 5.08 mm
外壳颜色 White
颜色 White
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 85℃
外壳材质 Nylon
产品生命周期 Active
包装方式 Bag
制造应用 Power, 通用
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
ECCN代码 EAR99
HTS代码 8536694040
